Trabalhar com vistas de raster

As vistas de raster permitem revisar um desenho ou criar anotações de desenho antes da conclusão do cálculo preciso das vistas de desenho.

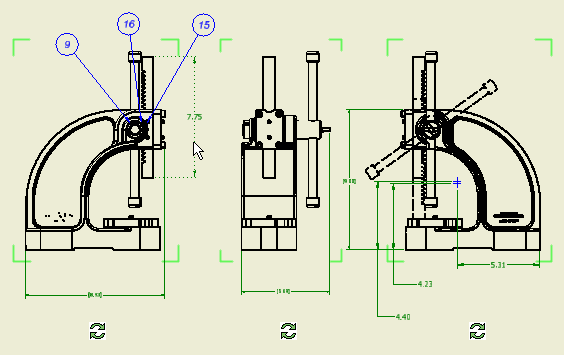

Vistas de raster são marcadas por glifos de canto verdes na janela de gráfico e por um ícone especial no navegador. Coloque o cursor sobre um ícone de vista de raster para exibir uma dica de ferramenta que exibe o andamento do cálculo preciso.

Enquanto as vistas precisas são calculadas, é possível anotar as vistas de raster. Por exemplo, é possível:

Mostrar-me como trabalhar com vistas de raster

Nota: É possível controlar o uso de vistas de raster na guia Desenho da caixa de diálogo Opções do aplicativo. Selecione a opção Ativar atualizações do plano de fundo para exibir as vistas de raster. Desmarque esta caixa de seleção para ignorar a visualização das vistas de raster e aguarde até que todas as vistas sejam precisamente calculadas.

Operações não disponíveis para vistas de raster

Linhas de centro automáticas Não podem ser criadas para as vistas de raster.
Balão de referência automático O comando não pode ser utilizado para vistas de raster.
Operações de modelo Não pode ser selecionado como arestas nas vistas de raster.

As operações trabalham de forma diferente para vistas de raster

Arestas de modelo tangente Sempre são exibidas em vistas de raster. Suas propriedades ou visibilidade não podem ser editadas.
Arestas de interseção Nunca são exibidos em vistas de raster.
Peças de referência Sua geometria pode estar incompleta na vistas de raster.
Tabelas de furos As opções de visualizar e de operação não estão disponíveis para vistas de raster.
Anotações de Rosca Operações de rosca não são exibidas em vistas de raster. Notas de rosca novas ou antigas são anexadas às operações de rosca após as vistas se tornarem precisas.
Imprimir Quando um desenho inclui vistas de raster, é possível imprimir as vistas atuais; aguarde até que todas as vistas estejam precisas ou cancele a impressão.
Dica: Não é recomendada a impressão de vistas de raster, porque a geometria na impressão de vistas de raster pode ser diferente da vista precisa.
Exportar para AutoCAD DWG, DWF, DXF ou PDF Não pode ser concluída para um desenho com vistas de raster. Se um cálculo de vista está em andamento, uma barra de andamento é exibida. Aguarde até o cálculo terminar ou cancele a exportação.
Salvar e Fechar Desenhos que contenham vistas de raster podem ser salvos e fechados. Em abrir, vistas de raster são recalculadas automaticamente como precisas.

Cálculo de vista de desenho

As vistas de desenho precisas são calculadas no plano de fundo. Um processo separado é executado para cada vista de raster até que o cálculo da vista seja concluído.

As vistas de raster se tornam precisas automaticamente assim que o cálculo é finalizado. A geometria de vista precisa é exibida e os glifos de canto verdes desaparecem da janela de desenho. O ícone da vista de raster é substituído por um ícone normal de vista de desenho no navegador.

As vistas de desenho precisas utilizam as informações do modelo. Se o modelo não estiver disponível ou se o desenho estiver em modo adiado, o cálculo é adiado e as vistas de raster não se tornam precisas.
