Anule o roteamento de um cabo. É anulado o roteamento de todos os fios de cabo associados ao mesmo cabo ao mesmo tempo.
- Ative Montagem de cabos e fios2.
-
Na faixa de opções, clique na
guia Cabeamento elétrico
painel Rota
Anular rota
. - Verifique se as caixas de seleção Todos os fios e Todos os segmentos estão desmarcadas.

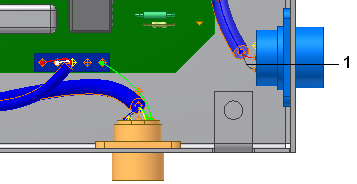

- Verifique se o botão Fios está selecionado e, na janela de desenho, selecione o condutor de cabo negro (1) como fio de cabo cujo roteamento será anulado.
O fio de cabo é legendado como Cabo1:1 no navegador.
- Clique no botão Segmentos e, na janela de desenho, clique no segmento situado entre os dois conectores de cor azul (peças 360575:1 e 360575:2).
- Clique em OK.
Os dois fios no cabo voltam a seu estado sem rota.
