É recomendado colocar as emendas em segmentos. Redefinir a emenda em um segmento e, a seguir, roteie os fios.
- Clique com o botão direito na emenda na janela de desenho e selecione Redefinir emenda no menu de contexto.

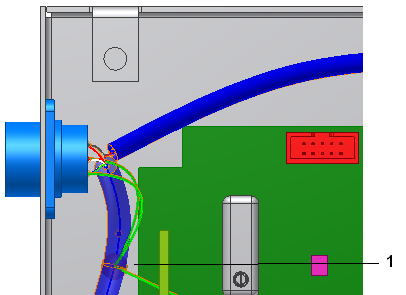

- Clique no segmento para localizar a emenda (1). Clique diretamente no spline no centro do segmento ou clique em um ponto de trabalho do segmento.
- Na faixa de opções, clique na
guia Cabeamento elétrico
painel Rota
Rota automática
. - Certifique-se que Todos os fios sem rota esteja selecionada e clique em OK.
Os fios são roteados no segmento emendado e saem da ramificação do segmento.
- No navegador, clique com o botão direito Fio2_1 e selecione Ver caminho para assegurar-se de que os fios foram roteados como o intencionado.

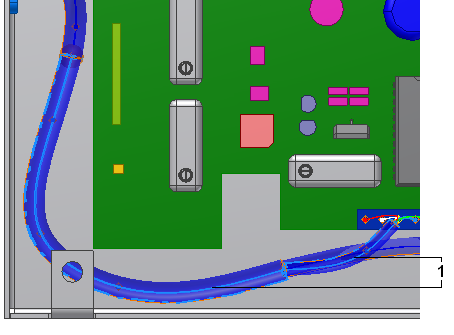

O caminho dos arames (1) é destacado na emenda com os segmentos que o fio está roteado.
