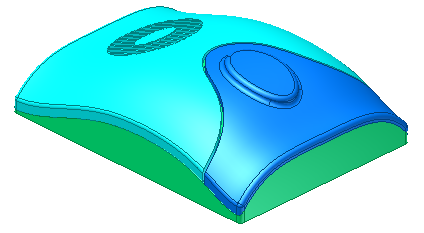

Executar modelagem avançada com splines e superfícies.
- Categoria
-
Usuários com experiência
- Duração
-
30 minutos
- Arquivo tutorial utilizado
-
spline_1_start.ipt, spline_1_complete.ipt
Nota: Clique em Tutorial de Instruções de Instalação de Arquivos emhttp://www.autodesk.com/inventor-tutorial-data-sets para ler o tutorial. A seguir, efetue o download do tutorial dos conjuntos de dados e os Arquivos de Tutorial Instruções de Instalação e instalar os conjuntos de dados como indicado.
Neste tutorial são analisados as ferramentas disponíveis para a criação e o controle da forma dos splines. As superfícies são utilizadas para dar forma à peça e definir os contornos de divisão de corpo.
Objetivos
Neste tutorial, você aprenderá a:
- Criar e definir splines.
- Transitar com uma guia.
- Criar superfícies.
- Substituir uma face.
- Estender arestas de superfície.
- Dividir a peça em vários corpos.
- Usar o comando Alto-relevo.
- Criar uma grade.
Pré-requisitos
- Saber como abrir, criar e salvar arquivos de peça no projeto ativo.
- Conhecer os conceitos básicos de modelagem de sólidos.
Parâmetros do Sistema
Em Opções do Aplicativos,na guia Esboço habilite os parâmetros seguintes:
- Editar cota ao criá-la
- Projetar automaticamente arestas para criação e edição de esboços
- Projetar automaticamente origem de peça ao criar um esboço
A visualização de linhas de Grade não está ativada em nenhuma das imagens de ambiente de esboço neste tutorial.
Nota: Em Opções do Aplicativo pode-se especificar o ícone de esquema de cor. O aspecto dos ícones que são apresentados neste tutorial podem diferir se não é utilizado o esquema de cor que é indicada na imagem seguinte.
Dicas de Navegação
- Utilize os botões Avançar ou Voltar na parte inferior esquerda para avançar para a próxima página ou voltar para a anterior.
