Cortar o perfil - Recortar os apoios

Por último, vamos recortar os apoios para que estes sejam ajustados aos membros de estrutura vertical.

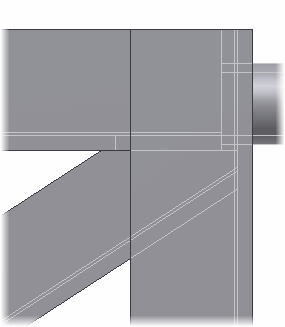

1. Desative a visibilidade de frame_generator_hybrid:1 e, a seguir, oriente a vista do modelo como é exibido.

2. Na faixa de opções, clique na guia Projeto painel Estrutura Recortar/Estender .
3. Selecione as braçadeiras angulares.
4. Clique no comando Face e, a seguir, selecione a face de corte.

5. Clique em Aplicar.
6. Selecione as braçadeiras angulares de novo.
7. Clique no comando Face.
8. Selecione a face de corte.

9. Clique em Aplicar.

10. Se deseja-o, é possível repetir este procedimento para o outro extremo das braçadeiras.
