A seguir vamos adicionar braçadeiras angulares.

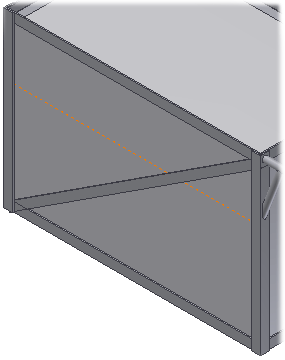

- Oriente a vista do modelo como é exibido.
- Na faixa de opções, clique na
guia Projeto
painel Estrutura
Inserir estrutura
. - Selecione DIN 59 370 S Ângulo de aço no menu Família.
- Selecione S 35 x 5 no menu Tamanho.
- Selecione a opção Inserir membros entre pontos.
- Selecione o ponto inicial. Este ponto é o vértice do canto no modelo esquemático.
- Selecione o ponto final.
- Estabeleça o indicador Orientação tal e como é exibido.Insira - 5 mm no campo Deslocamento vertical.
- Insira 0.00 mm no campo Deslocamento horizontal.
- Insira 0,00 grausno campo Ângulo.
- Clique em Aplicar.
- Siga este procedimento para adicionar outra braçadeira do outro lado. Altere o valor do ângulo para 180,00 graus e clique no comando Fazer espelho de membro de estrutura.
- Clique em Cancelar quando tiver concluído.
