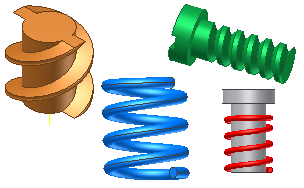

Uma espiral cria uma operação ou um corpo com base na hélice, ou roscas, em superfícies cilíndricas.
Uma espiral pode ser um novo corpo em uma peça com vários corpos .
Espirais para cortar roscas
Para criar roscas, especifique um perfil de espiral que represente a forma da rosca e utilize o ponto central do cilindro para criar o eixo de rotação.
Espirais para molas
Para criar molas, você pode utilizar as operações de espiral. Para uma mola de compressão, o corte não termina com um passo constante, mas é aplainado para que permaneça em posição vertical em uma superfície plana. Você pode especificar o ângulo de transição (distância) sobre o qual a espiral será aplainada.
- O ângulo de transição de 90 graus atinge a transição para plano através de um quarto de volta.
- O ângulo de transição de 180 graus atinge a transição para plano através de meia volta.
- O valor de Ângulo plano define a extensão da extremidade plana (sem passo) da espiral (até 360 graus).
Condições das extremidades da espiral
Você pode especificar que o início e a extremidade da espiral tenham um passo Natural ou Plano. Natural finaliza uma espiral sem um ângulo de transição ou extremidade plana. Plano finaliza uma espiral com uma distância de transição e uma parte de uma volta que não tenha passo. Se o início e a extremidade forem Natural, nenhum deles poderá ser selecionado.
Mostrar as condições dos extremos de espirais
