Na seguinte parte do tutorial, é possível criar um plano de trabalho que é deslocado desde o plano XY padrão da peça de origem. O plano de trabalho é a base de um novo esboço.
-
Clique na seta suspensa da guia Modelopainel
Operações de trabalho comando Plano na faixa de opções. A seguir, selecione Deslocamento de plano no menu suspenso Plano
. - Uma vez mais, preste atenção ao navegador de modelo na lateral da janela de desenho. A pasta Origem deve continuar expandida. Se não estiver, clique no botão + para expandir a pasta Origem da peça.
- Assim como feito anteriormente, mova o cursor sobre o Plano YZ, o Plano XZ e o Plano XY no navegador. Como cada plano de Origem é realçado na janela de desenho, certifique-se de identificar qual elemento do navegador corresponde ao plano de origem na janela de desenho.
- Clique no Plano XY. A seguir, deve ser criado um plano de trabalho paralelo ao plano XY padrão (realçado em azul), mas em uma distância especificada.

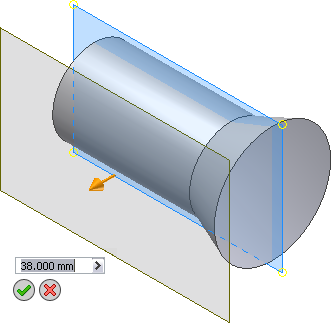

- Clique no manipulador de seta de distância dourado e arraste o plano de trabalho paralelo em uma direção positiva (para você) de 38 mm, aproximadamente. Alternativamente, é possível inserir diretamente 38 na caixa de entrada de valor. Não é necessário incluir os mm se este método for selecionado.
- Clique no botão verde OK para criar o plano de trabalho com deslocamento paralelo e finalizar o comando.
A nova operação, Plano de trabalho1, é adicionada ao navegador modelo.
