Realizar uma operação de recorte a partir de uma vista

Quando uma operação de recorte é executada, selecione primeiro o tipo de limite (circular ou retangular). Um limite circular pode ser especificado por meio de um ponto no centro e de um ponto no círculo. Um limite retangular pode ser especificado usando dois pontos que definem a diagonal do retângulo.

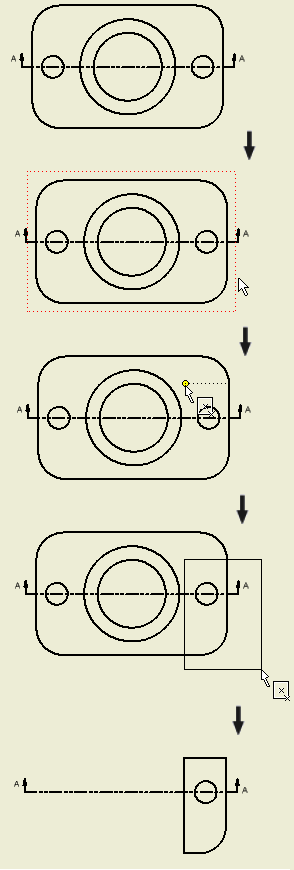

Na faixa de opções, clique na guia Inserir vistas painel Modificar Recortar. . Selecione a vista que deseja recortar. Clique com o botão direito do mouse para selecionar um tipo de limite circular ou retangular. Para definir o tipo de limite padrão, selecione Configurações de recorte para iniciar a caixa de diálogo Configurações de recorte. Na caixa de diálogo Configurações de recorte, selecione o tipo de limite padrão. Marque para exibir o limite de recorte. O tipo de recorte selecionado é definido como o tipo padrão. De acordo com o tipo de limite selecionado, especifique o centro para um limite circular ou dois cantos para um limite retangular. Mostre-me como executar uma operação de recorte

Executar uma operação de recorte usando um esboço existente

Um esboço de vista existente qualificado como esboço de recorte pode ser usado para recortar uma vista. Para ser qualificado como esboço de recorte, o esboço deve conter um único contorno que não faça interseção. O esboço deve ser associado com a vista.

Na faixa de opções, clique na guia Inserir vistas painel Modificar Recortar. . Selecione o esboço associado. Defina os limites para a operação de recorte. Especifique dois cantos para o limite retangular ou um ponto de centro para o tipo de limite circular. O limite do recorte do esboço não é limitado unicamente a retângulos e círculos. Use qualquer geometria de esboço que forme um contorno único que não faça interseção. Mostre-me como executar uma operação de recorte

A geometria de modelo pode ser projetada nos esboços usados para o recorte. Se a geometria do modelo for alterada, o esboço de recorte poderá se tornar invalidado para a operação de recorte.

Os esboços de recorte podem ser editados, como qualquer outro esboço de vista. Para editar um esboço de recorte, abra o nó de recorte correspondente no navegador, selecione o esboço, clique com o botão direito do mouse e, em seguida, selecione Editar. Quando você sai do ambiente de esboço existente, o esboço é validado para o recorte.

Se o esboço continuar sendo válido para o recorte, a vista será atualizada para acomodar as alterações no esboço. Se o esboço não for mais válido para o recorte, uma caixa de diálogo que indica o motivo para o esboço não ser válido será exibida. Selecione “Cancelar” para cancelar a edição e continuar trabalhando no ambiente de esboço. Selecione “Continuar” para sair do ambiente de esboço. Sair do ambiente de esboço com um esboço inválido marca o nó de recorte com um ícone de advertência e a vista não é recortada.

Definir as opções das operações de recorte

Tipos de limites podem ser definidos para as operações de recorte. Na faixa de opções, clique na guia Inserir vistas painel Modificar Recortar. , selecione uma vista a ser recortada e clique com o botão direito do mouse para exibir o menu de contexto. Selecione o tipo de limite de recorte diretamente no menu de contexto (Retangular ou Circular) ou clique em Configuração de recorte para exibir a caixa de diálogo Configurações de recorte.

O tipo de limite selecionado diretamente no menu de contexto é aplicado a uma operação de recorte específica. O tipo de limite selecionado na caixa de diálogo Configurações de recorte é definido como o tipo padrão para as próximas operações de recorte.
