As operações de recorte fornecem os meios necessários para delimitar as vistas de desenho com um limite definido. Uma operação de recorte é executada em vistas existentes, exceto os seguintes tipos de vista:
- Vistas que contêm uma quebra de vista (vista quebrada)
- Vistas suprimidas
- Vistas que já estão recortadas
Nas vistas recortadas, é possível executar as seguintes operações de vista:
- Vista de corte parcial
- Vista de detalhe
- Operação de segmentação
As operações de recorte podem ser executadas em uma vista com formas circulares ou retangulares ou em um esboço de uma vista predefinida.

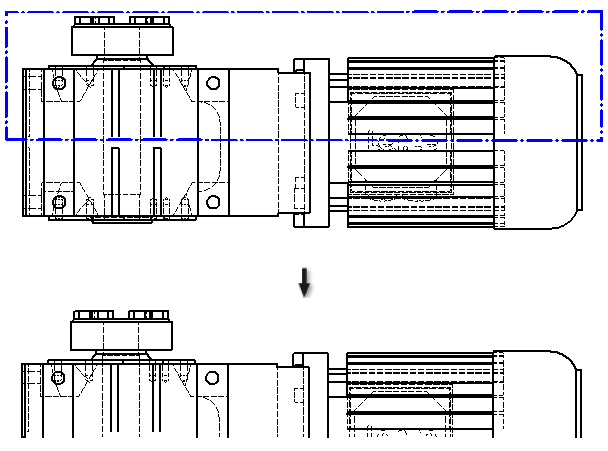

Na imagem a seguir, veja o resultado de uma operação de recorte.
Vistas que você pode recortar
As vistas recortadas são criadas alterando as vistas de desenho definidas.
- Vista de peça
- Vista projetada
- Vista isométrica
- Vista de seção
- Operação de segmentação
Operações de recorte e seu efeito nas anotações
As operações de recorte suportam todos os tipos de anotações de desenho. As anotações podem ser fixadas nos pontos de extremidade da geometria recortada, incluindo as arestas geradas a partir das arestas de recorte, se forem exibidas.
Cotas
O recorte afeta as cotas existentes na folha. Quando as fixações das anotações são perdidas, elas se tornam inválidas.
Linhas centrais e marcas de centro
O recorte afeta as linhas de centro e as marcas de centro existentes de todos os tipos. Quando as fixações são perdidas, as anotações se tornam inválidas.
