A ferramenta Viga é o principal meio com o qual você desenha instâncias individuais de vigas.
Para desenhar vigas individuais
- Clique na guia Estrutura
painel Estrutura
Viga. - Carregue uma família de viga estrutural, caso uma já não tenha sido carregada.
- Na Paleta de propriedades:
- Selecione um tipo de viga no menu suspenso Seletor de tipo.
- Modifique os parâmetros da viga.
- Na Barra de opções, selecione um valor na lista suspensa Uso estrutural.
- Desenhe a viga ao clicar no ponto inicial e no ponto final na área de desenho.
O cursor efetua o snap para outros elementos estruturais, como o centróide de uma coluna ou linha de centro de uma parede, quando você desenha uma viga. A barra de status exibe onde o cursor está efetuando o snap.

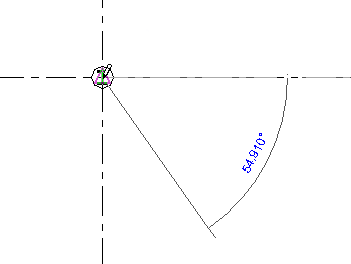

Ponto inicial da viga - snap à coluna
