Vigas são elementos estruturais usados para aplicações de suporte. Os elementos de cada viga são definidos através das propriedades de tipo da família de viga específica. Além disso, diversas propriedades de instância podem ser modificadas para definir a funcionalidade da viga.

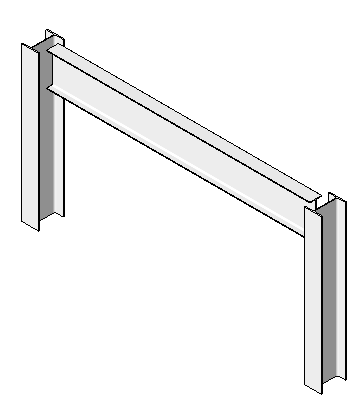

Vigas de amostra
Você pode anexar vigas a qualquer elemento estrutural, incluindo paredes estruturais, em seu projeto. As vigas se unem a paredes estruturais de suporte se a propriedade Uso estrutural da parede está definida como Suporte ou Estrutural combinada.

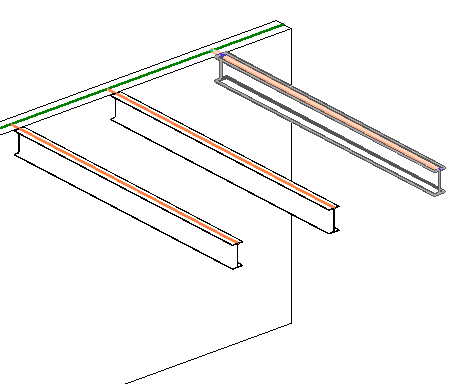

Vigas anexadas às paredes estruturais
Para desenhar vigas entre dois pontos
- Clique na guia Estrutura
painel Estrutura
Viga. - Clique na área de desenho para especificar o ponto inicial.
- Use o mouse para desenhar a viga, movendo o cursor para o ponto final.
- Clique para especificar o ponto final.
É possível usar a ferramenta Eixo para adicionar várias vigas aos eixos selecionados quando as colunas também estiverem presentes no nível de trabalho.
Viga entre dois pontos
Para desenhar uma viga com um comprimento especificado
- Clique na guia Estruturapainel Estrutura Viga.
- Clique na área de desenho para especificar o ponto inicial.
- Use o mouse para desenhar a viga, movendo o cursor para o ponto final.
- Digite um comprimento. Aparece uma caixa de texto exibindo sua entrada.
- Clique para especificar o ponto final.
É possível usar a ferramenta Eixo para adicionar várias vigas aos eixos selecionados quando as colunas também estiverem presentes no nível de trabalho.
Inserir o comprimento da viga
Você deve adicionar vigas após criar um eixo, uma vez que vigas efetuam snap nos eixos. Adicione um eixo ao clicar na guia Estruturapainel Dados
Eixo. No entanto, as vigas estruturais podem ser adicionadas sem um eixo existente.
Você pode adicionar vigas usando um dos seguintes métodos:
- Desenhe vigas individuais.
- Selecione linhas de eixo que estejam entre elementos estruturais.
- Crie uma cadeia de vigas.
