Você pode adicionar contraventamentos em uma vista de planta ou em uma vista de elevação do esqueleto estrutural.
Para adicionar um contraventamento em uma vista de elevação de estrutura
- Abra uma vista de elevação de esqueleto estrutural.
- Se necessário, carregue contraventamentos adicionais da pasta Estrutural/Quadro, na pasta Biblioteca do grupo de programas do Revit. Para obter mais informações, consulte Carregando contraventamentos estruturais.
- Clique na guia Estrutura
painel Estrutura
Contraventamento. - Na Paleta de propriedades, selecione o tipo de contraventamento apropriado no menu suspenso Seletor de tipo.
- Para editar as propriedades do contraventamento antes de adicioná-lo no modelo, clique na paleta Propriedades.
- Na área de desenho, realce o ponto de snap onde deseja iniciar o contraventamento, como por exemplo, um pilar estrutural. Clique para inserir um ponto inicial.
Efetuar o snap para iniciar contraventamento

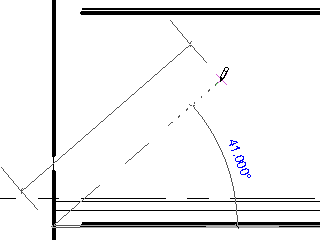

- Mova o cursor na diagonal para desenhar o contraventamento e coloque o cursor perto de outro elemento estrutural para efetuar o snap. Clique para inserir o ponto final.
Amostra de contraventamentos em uma vista de elevação de estrutura
Para adicionar um contraventamento em uma vista de planta
- Abra uma vista da planta.
- Clique na guia Estruturapainel Estrutura Contraventamento.
- Na Barra de opções, especifique o nível inicial e a distância de deslocamento e o nível final e a distância de deslocamento.
- Clique no ponto inicial e o ponto final do contraventamento no projeto.
