Contraventamentos

Os contraventamentos são membros diagonais conectados a vigas e pilares. Como as vigas, você os cria ao efetuar o snap do dispositivo apontador para outro elemento estrutural, clicando em um ponto inicial, efetuando o snap a outro elemento estrutural, e clicando em um ponto final. Por exemplo, os contraventamentos podem aparecer entre um pilar estrutural e uma viga estrutural.

Você pode adicionar contraventamentos em uma vista de planta ou em uma vista de elevação do esqueleto.

Os contraventamentos se anexam às vigas e pilares e se ajustam parametricamente às alterações no desenho de construção. Quando anexados à uma viga, você pode especificar o tipo de anexo, a distância ou a relação. Além disso, você pode definir a qual extremidade do elemento referenciado deseja que a distância ou o valor de relação esteja relativo; se a extremidade estiver anexada a um pilar ou parede, poderá definir o nível e o deslocamento para a altura do ponto.

Você pode copiar, mover, espelhar, criar matriz e rotacionar contraventamentos fora do plano vertical em que são criados. Você pode executar isso em vistas da planta e em 3D.

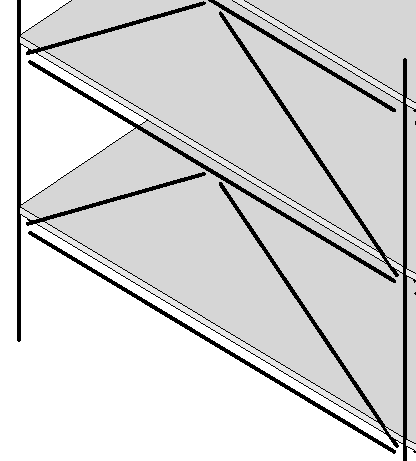

Contraventamento típico
