Colocação de anotações de viga

A seção Colocação da ferramenta Anotações de viga, permite especificar quais vigas você tem a intenção de anotar (todas em uma vista ou apenas a viga selecionada). Como observado na ferramenta Anotações de viga, o Revit não sobrescreve identificadores existentes.

Para colocar novas anotações e remover identificadores de vigas no arquivo atual, selecione Remover identificadores de vigas existentes e cota de nível. Todos os identificadores e cotas de nível serão removidos das vigas e substituídos por aqueles atualmente definidos na ferramenta Anotações da viga. Quando desmarcado, nenhuma anotação será colocada nas vigas com identificadores existentes.

Identificação de vigas em modelos vinculados

Para identificar vigas em modelos vinculados, selecione Incluir vigas de arquivos vinculados. As anotações de viga que foram inseridas em vigas no arquivo hospedeiro no modelo vinculado podem ser excluídas com a ferramenta Anotações de viga. No entanto, as anotações de viga que foram inseridas no arquivo vinculado não podem ser excluídas. Se selecionar Remover identificadores de vigas existentes e cota de nível, e não há anotações de arquivo vinculado em vigas, uma caixa de diálogo é exibida. É possível escolher:

• Colocar as anotações em todas as vigas.

  As vigas que já estão identificadas em modelos vinculados irão exibir as novas anotações, assim como anotações do arquivo vinculado.

• Inserir anotações nas vigas somente no arquivo hospedeiro.

  As vigas no modelo vinculado exibirão as anotações no arquivo vinculado e não serão identificadas com novas anotações.

Configurações de colocação

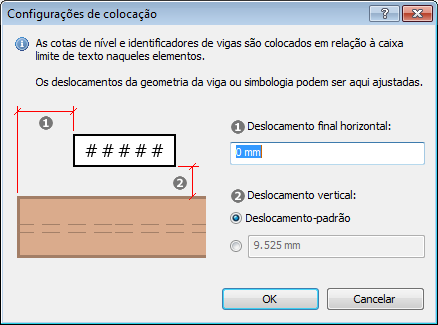

Clique no botão Configurações para abrir a caixa de diálogo Configurações de colocação, então ajuste o deslocamento de identificadores e as cotas de nível das vigas.

As configurações do Deslocamento final horizontal e do Deslocamento vertical ajustam a distância dos identificadores e das elevações de ponto a partir de seus pontos de anexação (consulte Famílias de identificadores de esqueleto estrutural) pela medida inserida. Esta medição é representativa da escala do desenho e seu padrão é 0" na horizontal e 3/8" na vertical.
