Colocando uma cota de inclinação de ponto

Clique na guia Anotaçãopainel Cotas (Inclinação de ponto).
No Seletor de tipo, selecione o tipo de inclinação de ponto a ser colocado.
(Opcional) Altere os seguintes na Barra de opções:
1. Para Representação de inclinação (ativada em uma vista de elevação ou de corte), selecione Seta ou Triângulo.
2. Insira um valor para Deslocamento da referência.
  Este valor move a inclinação de ponto mais próxima ou mais afastada da referência.
Clique na aresta ou inclinação onde irá colocar a inclinação de ponto.
Clique para colocar a inclinação de ponto, que pode ser acima ou abaixo da inclinação.
Quando o cursor é movido sobre um elemento no qual é possível colocar a inclinação de ponto, o valor da inclinação de ponto é exibido na área de desenho.

Inclinação de ponto selecionada na área de desenho.
Quando uma inclinação de ponto está sendo colocada, também é possível fazer o seguinte:
- Clique nos controles de inversão () para inverter a direção da cota da inclinação de ponto.
- A representação da inclinação tem duas representações: seta ou triângulo. A mesma informação existe em ambas as representações embora seja exibida de forma diferente. O triângulo não está disponível para utilização em vistas de planta.

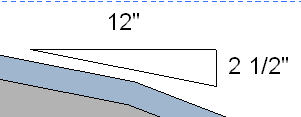

  Inclinação de ponto com representação em triângulo
Para concluir, pressione Esc duas vezes.
