Ao criar um sistema de vigas, se ambas as áreas não são idênticas no formato e suportes, então a área do sistema de vigas colado podem não se anexar aos suportes como esperado. Neste caso, você poderá precisar modificar o sistema de vigas.

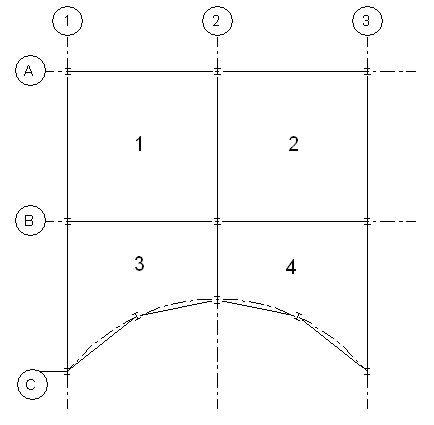

Na vista de planta abaixo ilustrada, observe que há quatro quadrantes distintos. Os quadrantes 1 e 2 são idênticos na área e na estrutura de suporte. Os quadrantes 3 e 4 são mais complexos.
Desenho estrutural com quatro quadrantes
No exemplo acima mostrado, você poderia
- adicionar um sistema separado de vigas em cada quadrante. Esta é a melhor opção, porque você pode assegurar que os limites do sistema de vigas estejam bloqueados aos membros de suporte ao usar a ferramenta Suporte de seleção.
- adicionar um sistema de vigas ao quadrante 1 e copiá-lo para o quadrante 2. Você pode fazer isso já que a área e a estrutura de suporte são idênticos. No entanto, assegure que a cópia colada se anexa a todos os suportes. Você poderá precisar modificar o sistema colado de vigas.
- adicionar um sistema de vigas ao quadrante 2 e espelhá-lo no quadrante 4 ao selecionar o eixo 2 como o eixo do espelho. Este processo tem as mesmas limitação de copiar e colar. Você poderá precisar modificar o sistema e selecionar novamente os suportes para assegurar que o sistema esteja bloqueado em um membro de suporte.
No exemplo acima mostrado, você não deveria
- adicionar um sistema de vigas que se expanda por múltiplos quadrantes. A vigas 2 e B que efetuam a intersecção, não irão cortar o sistema de vigas, portanto, quaisquer intersecções entre as vigas mestre e os caibros em tal sistema de vigas não serão exibidos.
- Copie e cole o sistema de vigas do quadrante 1 para o quadrante 3. A área, forma e número de suportes diferem significativamente.
