Definindo o limite de um sistema de vigas estruturais

Para definir o limite de um sistema de vigas estruturais, você pode selecionar os elementos de suporte estrutural que existem na aresta do sistema de vigas proposto, ou pode usar as ferramentas de croqui para desenhar as linhas. Dos dois métodos, você deve tentar usar a ferramenta Selecionar suportes, sempre que possível. Quando você seleciona os suportes, o sistema de vigas é automaticamente bloqueado para aqueles elementos. Quaisquer alterações na localização dos elementos de suporte são automaticamente aplicados no sistema de vigas.

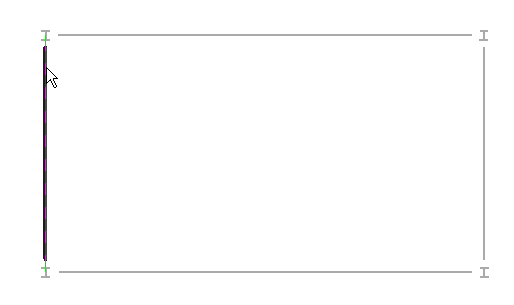

Criando um sistema de vigas ao selecionar suportes

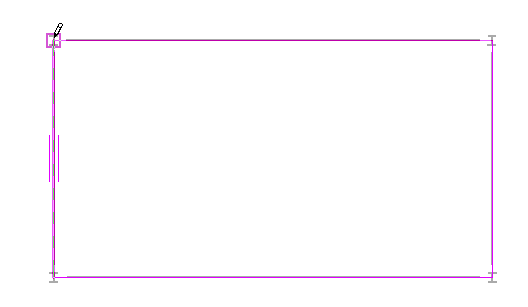

Criando um sistema de vigas ao desenhar linhas

Você pode definir o limite do sistema de vigas em uma vista de planta ou 3D. Se você trabalha em uma vista 3D, deve especificar o plano de trabalho antes de selecionar os suportes. Para obter mais informações, consulte Definir o plano de trabalho.

Dica: Embora seja possível desenhar um sistema de vigas em uma vista 3D, recomenda-se criar o sistema de vigas em uma vista da planta para obter uma maior precisão e para assegurar que as linhas estejam em um plano paralelo.

Uma vez definido o limite do sistema de vigas, as vigas são colocadas dentro da área especificada, de acordo com o padrão especificado nas propriedades do sistema de vigas. Para obter mais informações, consulte Modificado propriedades do sistema de vigas.
