Alinhamento de títulos da vista em uma folha

Ao posicionar vistas em uma folha, é possível alinhar os títulos da vista. Os títulos da vista permanecem alinhados mesmo que o tamanho da viewport seja alterado.

Nota: Este método de alinhamento de vistas em uma folha não se aplica para tabelas.

Para alinhar vistas em uma folha

  1. Em um projeto, adicione duas ou mais vistas em uma folha.

    Consulte Adicionando vistas em uma folha.

  2. Arraste a vista para a localização desejada na folha.
  3. Se desejado, altere o comprimento da linha horizontal, exibida no título da vista.

    Consulte Modificar um bloco de imagens e carimbo da vista em uma folha.

  4. Arraste a segunda folha para a localização desejada.

    Quando o título da vista da segunda folha se alinha (na vertical ou na horizontal) com o título da vista da primeira folha, o Revit exibe uma linha tracejada.

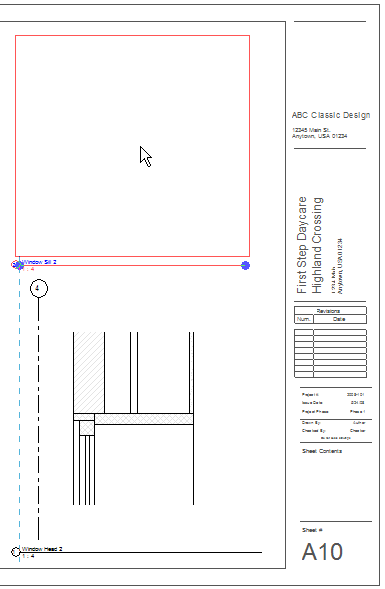

    Exemplo

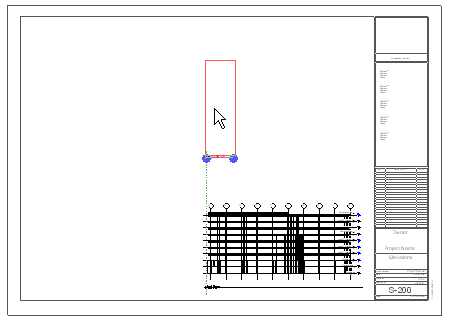

    Revit Structure

    Exemplo

  5. (Opcional) Bloqueie as vistas no local na folha.

    Consulte Bloqueando a posição de uma vista em uma folha.
