É possível adicionar uma ou mais vistas de uma construção, incluindo vistas de piso, plantas de terreno, plantas de forro, vistas em elevação e em 3D, vistas de detalhe, vistas de desenho e vistas renderizadas. Cada vista pode ser colocada em apenas uma folha. Para adicionar uma determinada vista em múltiplas folhas em um projeto, crie vistas duplicadas e coloque cada uma em folhas diferentes.
Nota: Também é possível inserir legendas e tabelas (incluindo listas de vistas e listas de folhas) nas folhas. Legendas e tabelas podem ser colocadas em múltiplas folhas. Consulte
Adicionando uma tabela em uma folha.
Para adicionar vistas em uma folha
- Abra a folha.
- Para adicionar uma vista na folha, use um dos seguintes métodos:
- No Navegador de projeto, expanda a lista das vistas, localize a vista e a arraste para uma folha.
- Clique na guia Vista
painel Composição da folha
(Inserir vista). Na caixa de diálogo Vistas, clique em Adicionar vista na folha.

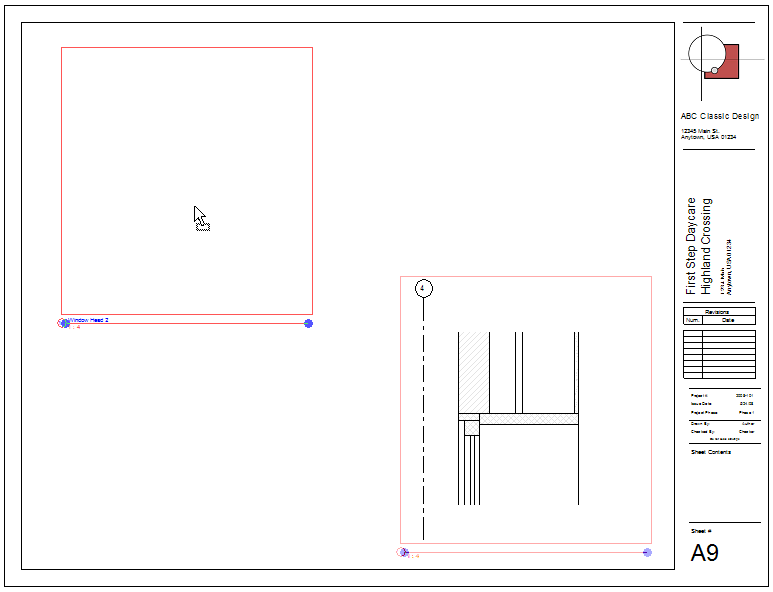

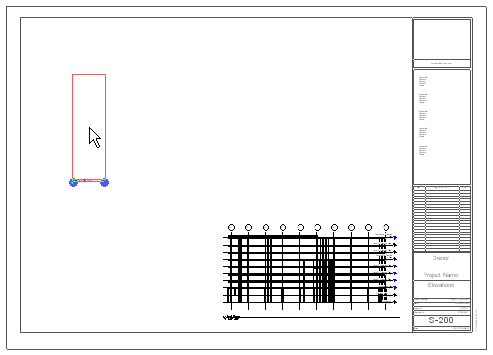

- Ao mover o cursor sobre a folha na área de desenho, uma viewport para a vista selecionada será movida com ela. Clique para colocar a viewport na localização desejada. Utilize Alinhar vistas em uma folha para uma colocação precisa em folhas.
- Repita as etapas 2 e 3 para adicionar mais vistas na folha, se desejado.
- Se necessário, é possível modificar as vistas individuais na folha, como segue:
Agora é possível efetuar quaisquer dos seguintes, como explicado em Modificar uma vista em uma folha:
- Altere a escala da vista.
- Adicionar cotas na vista.
- Adicionar notas de texto na vista.
- Efetuar o pan na vista.
