Controlando a largura e a profundidade da vista de corte

Quando uma vista de corte é criada, o Revit define uma profundidade e largura-padrão da vista. Selecionando um corte e alterando sua escala de região de recorte, é possível controlar com mais precisão o que será exibido na vista de corte.

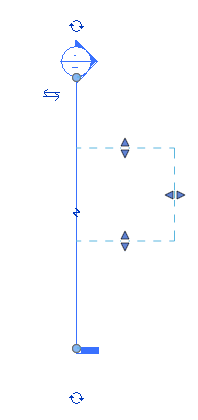

A imagem a seguir exibe um corte e sua região de recorte.

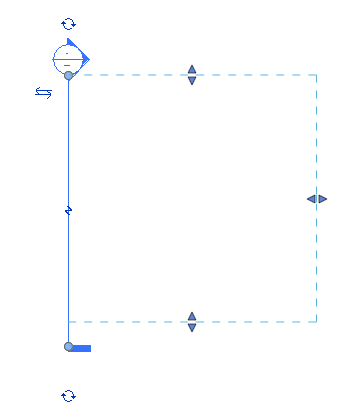

Arraste os controles sobre a região de recorte para alterar a largura e a profundidade da vista de corte, conforme necessário. A imagem abaixo mostra o mesmo corte mostrado acima, mas com a região de recorte em escala diferente.
