Vistas de corte cortam o modelo. É possível desenhá-las nas vistas de planta, de corte, de elevação e de detalhes. As vistas de corte são exibidas como representações de corte em vistas de intersecção.
É possível criar vistas de corte de construção, parede e detalhes. Cada tipo possui uma exibição gráfica exclusiva, e cada uma é listada em localizações diferentes no Navegador de projeto. As vistas de corte de construção e parede aparecem nas ramificações Cortes (Corte da construção) e Cortes (Corte da parede) no Navegador de projeto. Os cortes de detalhes aparecem na ramificação Vistas de detalhe.
É possível cortar uma vista de corte no plano de recorte afastado. Para obter mais informações, consulte Plano de corte afastado.

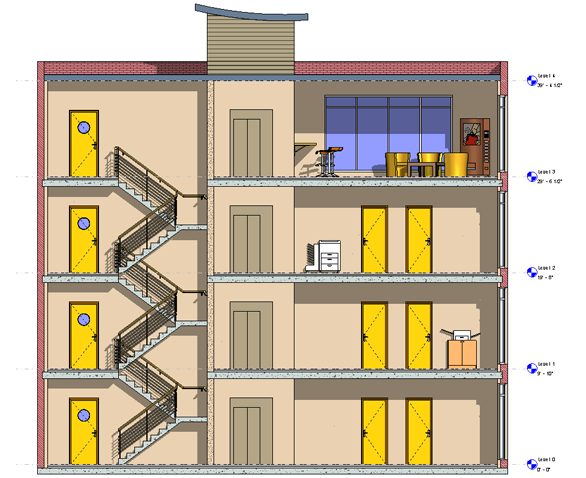

Exemplo
Vistas de corte no Editor de família
- É possível criar uma vista de corte no Editor de família.
- As vistas de corte não estarão disponíveis para as famílias específicas do local.
- Se o símbolo de corte aparecer sem um cabeçalho, será preciso carregar o cabeçalho do corte. Consulte Alterando o cabeçalho de corte.
