Alterando a configuração de uma união de parede

Use este procedimento para alterar a configuração de uma união envolvendo 4 paredes ou menos ao alterar o tipo de união ou a ordem na qual as paredes se unem.

Nota: Para editar uma união de parede com mais de 4 paredes, uma união de parede que se expande por vários pisos, ou uma união de parede que está em mais de um workset, consulte Editar uniões complexas de parede.
  1. Clique na guia Modificarpainel Geometria (Junções de parede).
  2. Mova o cursor sobre a união da parede, e clique no quadrado cinza que é exibido.
  3. Na Barra de opções, selecione um dos tipos de união disponíveis:
    • Topo (o tipo de união padrão)
    • Chanfrar
    • Enquadrar: enquadra a extremidade da parede em 90 graus.
  4. Se o tipo de união for Topo ou Enquadrar, é possível clicar nos botões Avançar e Voltar para navegar pelas visualizações das ordens de união possíveis. Para a união enquadrada mostrada acima, a seguinte ordem alternativa estaria disponível.

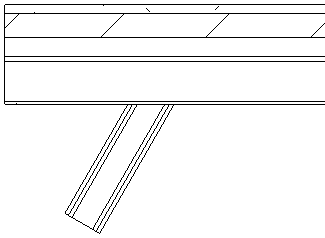

    Nota: Não é possível enquadrar ou chanfrar a união entre uma parede e o interior de outra parede, e nem alterar a ordem do topo, porque somente uma configuração de topo é possível. Um exemplo deste layout é mostrado abaixo (com a opção Não limpar união selecionada).
  5. Quando a configuração desejada for exibida, clique em Modificar para sair da ferramenta.
