Como uma legenda de um mapa, a legenda na folha ajuda o profissional de construção a interpretar corretamente os desenhos.
Tipos de legendas
Em um conjunto de documentos de construção é possível incluir os seguintes tipos de legendas:
- Legenda de componente: uma lista dos componentes usados no modelo de construção, com detalhes sobre sua estrutura, representação em desenhos ou sua aparência visual. Para obter uma legenda de componente de amostra, consulte Vistas de legenda.
- Legenda de nota-chave: uma lista de notas-chave usadas para documentar o modelo de construção. Consulte Legenda de nota-chave.
- Legenda de símbolo: uma lista de símbolos que são usados em desenhos.

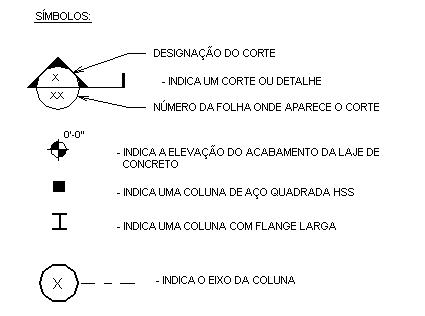

Exemplo de uma legenda de símbolo
Exemplo de uma legenda de símbolo
Para adicionar uma legenda em uma folha
- Crie a vista da legenda no projeto.
Para legendas de componente e legendas de símbolos, consulte Vistas de legenda. Para legendas de nota-chave, consulte Legenda de nota-chave.
- Abra a folha na qual deseja colocar a vista da legenda.
- No Navegador de projeto, expanda Legendas, clique no nome da vista da legenda, arraste-a para a área de desenho e clique para colocá-la na folha.
É possível colocar uma vista da legenda em múltiplas folhas.
- (Opcional) Para uma legenda de componente ou legenda de símbolo, oculte a vista de apresentação.
Consulte Remover um bloco de margens e carimbo da vista de uma folha.
- (Opcional) Para uma legenda de nota-chave, faça o seguinte:
