Snap 3D

Utilize o Snap 3D para assegurar a localização exata para inserir pontos em um vértice do modelo. Por exemplo, é possível o Snap 3D para ajudar a inserir uma superfície em uma massa que é possível utilizar depois no projeto como um piso ou telhado. Para ativar o Snap 3D, selecione Snap 3D na Barra de opções.

Ao desenhar com o Snap 3D, as curvas são inseridas com pontos de direção que permitem modificar a curva nos eixos da coordenada XYZ.

Para criar uma superfície utilizando o Snap 3D

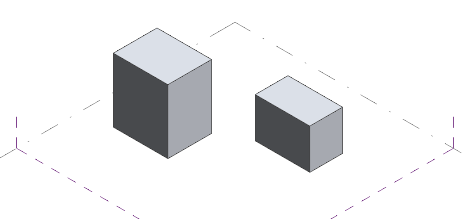

  1. Crie 2 formas. Consulte Formas.
  2. Clique na guia Criarpainel DesenharLinha.
  3. Na Barra de opções, selecione Snap 3D.
  4. (Opcional) Na Barra de opções, selecione Cadeia e uma referência nomeada a partir da lista Plano de colocação.

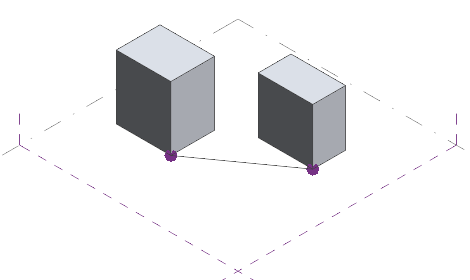

  5. Desenhe uma linha de um vértice até outro.
    Nota: As linhas fazem o snap para o vértice.

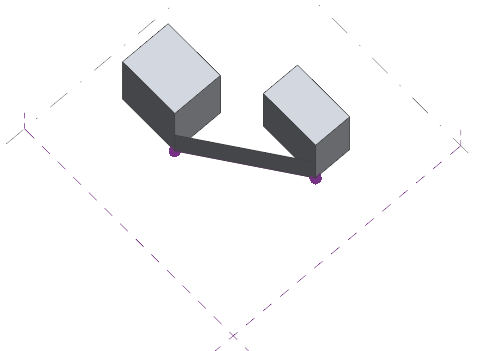

  6. Selecione a linha e clique em Modificar | guia Linhasguia Forma Criar forma.
