O Revit determina automaticamente a propriedade Uso estrutural de uma viga, com base nos elementos estruturais que a suportam. O valor do parâmetro do uso estrutural determina o estilo da linha da viga em uma vista em escala de baixa resolução.
O uso estrutural pode ser alterado antes ou depois de a viga ser colocada. Use a caixa de diálogo Estilos de objeto para alterar o uso estrutural. Para obter mais informações, consulte Estilos de objeto. O parâmetro de uso estrutural pode ser incluído em uma tabela de esqueleto estrutural, permitindo o cálculo de quantidades de vigas mestre, caibros, terças e contraventamentos horizontais. Para obter mais informações, consulte Especificando propriedades de tabela.
Valores de uso estrutural para vigas
As vigas podem ser anexadas a qualquer outro elemento estrutural, incluindo paredes estruturais. Para obter mais informações, consulte Paredes estruturais.

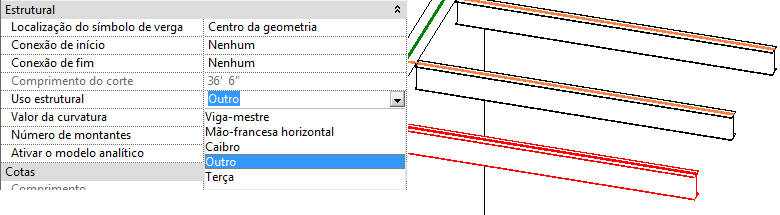

A configuração padrão de Uso estrutural pode ser alterada usando a Paleta de propriedades. A tabela a seguir lista a configuração padrão automática de Uso estrutural para vigas, com base nos elementos que estão sendo conectados:
| - | C | B | HB | G | J | P | O |
|---|---|---|---|---|---|---|---|
| Parede | G | O | HB | G | J | P | O |
| Coluna | G | O | HB | G | J | P | O |
| Contraventamento | O | O | O | O | O | O | |
| Contraventamento horizontal | HB | HB | HB | HB | O | ||
| Viga mestre | J | J | P | O | |||
| Caibro | P | P | O | ||||
| Terça | P | O | |||||
| Outros | O | ||||||
| Chave. HB: Contraventamento horizontal; V: Viga mestre; C: Caibro; T: Terça; e O: Outro. | |||||||
Para as propriedade das vigas, consulte Propriedades da viga.
