Dividindo a vista através de múltiplas folhas

Às vezes, uma vista grande não cabe em uma única folha. Neste caso, é preciso criar múltiplas folhas para a vista, dividir a vista em partes e exibir uma parte em cada folha. Ou talvez, uma vista pode ser muito alta ou larga para caber em uma folha, e deseja-se exibir partes da vista juntas umas das outras na mesma folha.

Para endereçar estas questões, use as vistas dependentes, como segue.

Para dividir uma folha através de múltiplas folhas

  1. Em um projeto, crie e prepare a vista que deseja dividir em partes.

    Adicione todas as anotações, detalhes, cotas e outras informações necessárias. Consulte Documentar e apresentar o projeto.

  2. Criar vistas dependentes.

    Consulte Criando vistas dependentes.

    • Em cada vista dependente, use as regiões de recorte para exibir parte do modelo a ser exibido naquela vista e as anotações a serem incluídas. Se anotações ou elementos do modelo indesejados forem exibidos em uma vista dependente, clique com o botão direito do mouse no elemento e clique em Ocultar na vistaElementos.
    • Na vista principal, adicione linhas coincidentes para indicar onde a vista é dividida.

      Consulte Adicionando linhas coincidentes para vistas dependentes .

  3. Criar as folhas nas quais se quer colocar as vistas dependentes.

    Consulte Adicionando uma folha.

  4. Adicionar as vistas dependentes em suas respectivas folhas.

    Consulte Adicionando vistas em uma folha.

  5. (Opcional) Adicione as referências da vista na vista principal.

    As referências da vista indicam a folha na qual cada vista dependente é exibida. Para obter mais informações, consulte Navegar em vistas principias e dependentes.

Exemplo

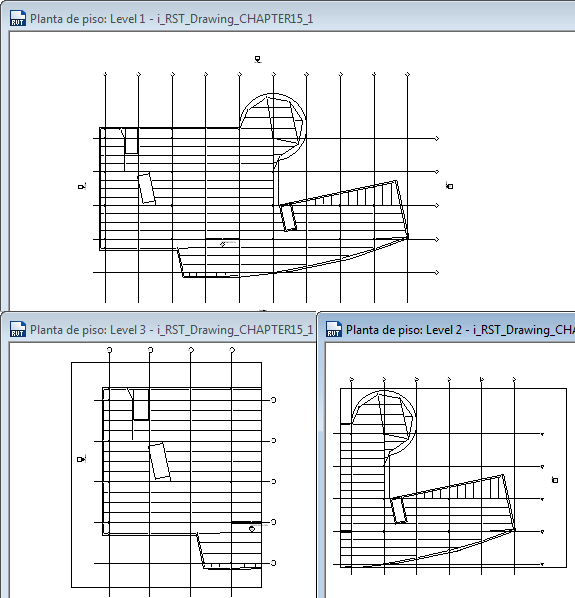

Revit Structure

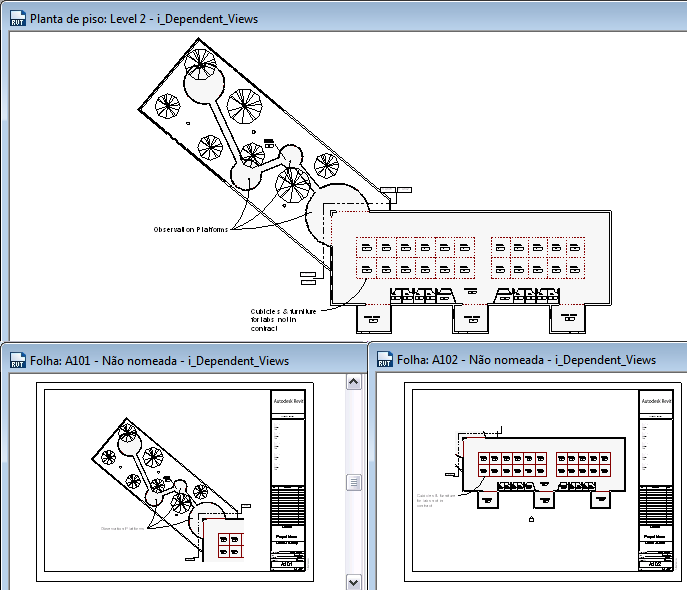

Exemplo
