Especificando o segundo plano para uma vista 3D

Após criar uma vista 3D, é possível especificar um segundo plano com gradiente para a mesma, com diferentes cores para o céu, horizonte e chão.

Em uma vista ortogonal, o gradiente é uma mescla entre a cor do horizonte e a cor do céu ou do chão. Em uma vista ortogonal que está orientada para uma vista de elevação ou em uma vista em perspectiva, na qual o horizonte está visível, o céu encontra o chão no plano do chão e mescla com a cor do horizonte. O horizonte é definido para o plano do chão para a vista (Nível 1, por padrão).

Nota: Ao renderizar uma vista 3D, é possível especificar nuvens e névoa para o segundo plano da imagem renderizada, ou poderá inserir uma imagem personalizada. Consulte Especificando o plano de fundo para uma imagem renderizada.

Quando você exporta a vista para uma imagem ou para um arquivo DWF 2D, o segundo plano com gradiente é incluído. Quando você exporta a vista para um arquivo DWF 3D, o segundo plano com gradiente não é incluído.

Quando você imprime uma vista 3D com um segundo plano em gradiente, somente é possível imprimir utilizando o processamento raster. Para imprimir a vista utilizando o processamento de vetor, primeiro é preciso desativar o segundo plano com gradiente.

Se você cria um modelo de vista para uma vista 3D, as configurações do segundo plano com gradiente são armazenadas como parte do modelo sob o parâmetro Segundo plano.

Para especificar o segundo plano para uma vista 3D

  1. Abra a vista 3D.
  2. Clique na guia Vistapainel Gráficos (Opções de exibição gráfica).
  3. Em Segundo plano, selecione Segundo plano com gradiente.
  4. Selecione as cores desejadas para o céu, horizonte e chão.
  5. (Opcional) Se o horizonte será visível na vista, especifique o nível de chão.
    1. Na caixa de diálogo Opções de exibição gráfica, em Iluminação, para Configurações do sol, clique no botão de valor.
    2. Na caixa de diálogo Configurações de sol, selecione Plano do chão no nível, e especifique o nível a ser utilizado para o plano de chão.
    3. Clique em OK.
  6. Na caixa de diálogo Opções de exibição gráfica, clique em OK.

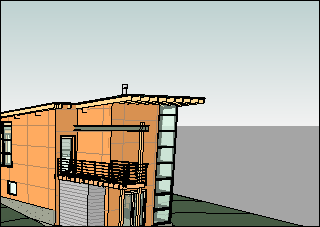

A vista exibe o segundo plano com gradiente e o horizonte e o chão, se visível.
