Editando um perfil treliça

Em vistas de elevação, corte e 3D não planas e perpendiculares, é possível editar as extensões de uma treliça. Você cria novas linhas, exclui linhas existentes, ou usa as ferramentas de aparar/editar para ajustar o perfil, como necessário. Ao editar o perfil da treliça, é possível modificar os banzos superiores e inferiores para qualquer forma desejada.

Nota: Nem todas as famílias de treliças são apropriadamente transformadas em um croqui de perfil. Para que os banzos superiores e inferiores estejam em conformidade com a forma do perfil, as linhas de croqui dos banzos superiores e inferiores da família de layout precisam coincidir com os planos de referência superiores e inferiores, respectivamente. As curvas desenhadas usando as ferramentas Referência de banzo superior ou inferior em um croqui de perfil definem a transformação dos planos de referência superiores e inferiores da família, não a forma dos banzos superiores e inferiores.

Para editar um perfil de treliça

1. Selecione uma treliça a ser editada.
2. Na faixa de opções, clique em (Editar perfil).
3. Clique em (Banzo superior) ou (Banzo inferior).

4. Selecione um ferramenta de linha.

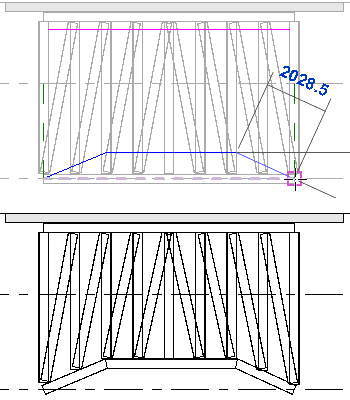

5. Desenhe o perfil ao qual a treliça irá restringir.

6. Selecione o perfil do plano antigo e o exclua.

7. Na faixa de opções, clique em (Modo de edição de acabamento).


   O modelo de treliça cria sua própria forma para caber dentro das restrições do novo perfil. Se necessário, é possível editar os banzos de uma treliça enquanto ela está anexada.



   Se a treliça for anexada em um banzo editado, o perfil será ignorado. A superfície anexada de um piso estrutural ou telhado determina a geometria do banzo. A forma do perfil da treliça não é descartada e será exibida se a treliça for desanexada posteriormente.



Dica: Clique em (Redefinir perfil) para redefinir a treliça para o seu perfil original.
