Treliças

No Revit, é possível adicionar uma treliça ao seu modelo de construção. Use a ferramenta Treliça que cria a treliça de acordo com o layout e outros parâmetros especificados no tipo de família de treliças selecionado. Para obter mais informações sobre como criar uma família de treliças, consulte Criar uma família de treliças.

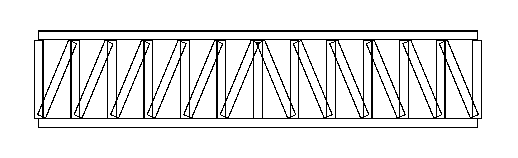

As linhas no layout determinam a colocação dos sub-elementos que compreendem o elemento treliça, como o banzo superior, o banzo inferior e os membros da teia.

Todos os tipos dentro da família de treliças compartilham o mesmo layout. Tipos individuais especificam outros parâmetros, tal como famílias de esqueletos estruturais a serem usadas por banzos de modelagem e membros da web.

Para usar a ferramenta Treliça, selecione um tipo de família de treliças, e a seguir especifique o ponto inicial e final da treliça na área e desenho. Então o Revit cria elementos do esqueleto estrutural, conforme necessário, inserindo-os nas linhas de layout para a família selecionada.

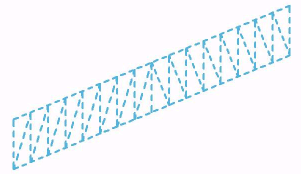

Nota: Quando você move o cursor sobre uma treliça na área de desenho, o elemento de treliça é exibido como um conjunto de linhas azuis tracejadas. Ao clicar em qualquer destas linhas azuis tracejadas, o próprio elemento de treliça é selecionado. Os sub-elementos que compreendem a treliça, como o banzo superior, o banzo inferior e os membros da teia, são individualmente selecionáveis.

Você cria os elementos do esqueleto estrutural ao longo de cada uma destas linhas de layout. É possível definir os elementos de esqueleto estrutural na família de layout da treliça. Diversos tipos diferentes da mesma família podem ter diferentes famílias de esqueleto predefinidas usando o mesmo layout geométrico.

Nota: Os membros estruturais associados com o tipo de treliça são incluídos no layout geométrico. Estes membros estruturais podem ser modificados para um tamanho diferente, mas precisam ser selecionados entre os tamanhos disponíveis dentro da família específica de treliças. O tipo de esqueleto estrutural pode ser especificado na definição da família de layout de treliça no arquivo RFA. Para obter mais informações, consulte Criando uma família de treliça.
