Crie as caixas de escopo somente em vistas de planta. Após uma caixa de escopo ter sido criada, é possível alterar seu tamanho e posição em uma vista 3D.
- Em uma vista de planta, clique na guia Vista
painel Criar
(Caixa de escopo). - Na Barra de opções, insira um nome e especifique a altura da caixa de escopo, se desejado. Dica: Também é possível alterar o nome da caixa de escopo após criá-la. Selecione a caixa de escopo e, na paleta Propriedades , insira um valor para a propriedade Nome.
- Para desenhar uma caixa de escopo, clique no canto superior esquerdo para iniciar a caixa. Clique no canto inferior direito para concluir a caixa.

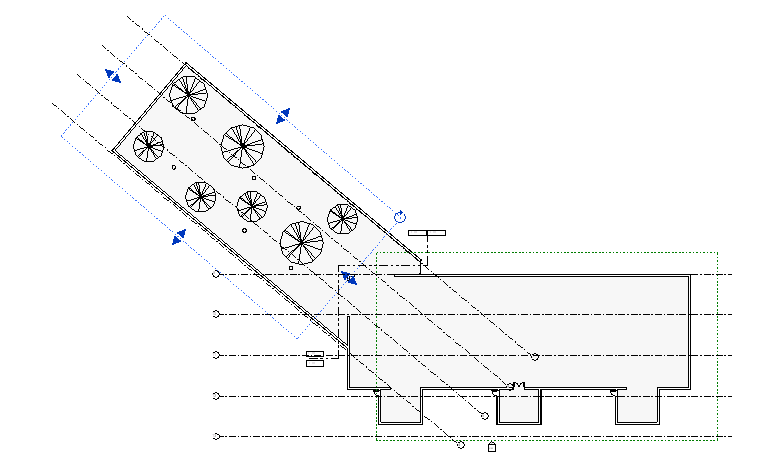

A planta de piso a seguir mostra duas caixas de escopo: uma em torno do edifício principal e outra em torno da ala do aviário. Quando uma caixa de escopo é desenhada, ela exibe controles de arraste que podem ser utilizados para redimensionar a caixa de escopo. Também é possível rotacionar a caixa de escopo usando o controle de rotação
e a ferramenta Rotacionar . (Consulte Rotacionando elementos).
- Se desejado, abra uma vista 3D para ajustar o tamanho e a posição das caixas de escopo.
- Aplicar cada caixa de escopo aos elementos de dados.
- (Opcional) Aplique cada caixa de escopo nas vistas desejadas.
Após criar caixas de escopo, será preciso fazer o seguinte:
