Incluindo ou excluindo aberturas da superfície analítica

A presença de aberturas em um modelo de superfície analítica pode torná-lo muito complexo para a análise. No entanto, é possível simplificar o modelo analítico ao especificar quais aberturas devem ser incluídas.

Incluindo/excluindo aberturas na superfície de elementos analíticos

1. Clique na guia Analisarpainel Ferramentas do modelo analítico Ajuste analítico.

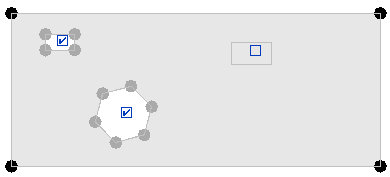

2. Painel Editar modelo analítico Aberturas para exibir as caixas de seleção para cada abertura.
3. Desmarque a caixa de seleção para excluir a abertura do modelo analítico. O limite da abertura é preenchido com a cor da superfície.


   Aberturas com as caixas de seleção selecionadas são incluídas na superfície analítica.

4. Pressione Esc ou clique em Modificar para sair da ferramenta.
5. Clique em (Concluir modo de edição) para salvar as alterações.
