Ajuste manual do modelo analítico

Algumas configurações estruturais não são adequadas à integração direta com o software de análise e projeto. O ajuste adaptativo é requerido antes de um modelo estrutural ser inserido no software de análise e projeto. Por este motivo, a geometria do modelo analítico do membro estrutural também pode ser ajustada em relação a estes elementos que se unem.

Ajustando o modelo analítico

Clique na guia Analisarpainel Ferramentas do modelo analítico Ajuste analítico para ajustar manualmente o modelo analítico. A área de desenho exibe um modo de edição onde os elementos que não são analíticos são desabilitados. Os elementos do modelo analítico linear e de superfície podem ser manipulados diretamente.

Elementos do modelo analítico linear

Os elementos do modelo analítico linear podem ser manipulados diretamente pelos nós analíticos em ambas as extremidades.

Clique em um nó para exibir um controle 3D para mover a extremidade do modelo no sistema de coordenadas local.

Pressione a barra de espaço para inverter o controle para o sistema de coordenadas global.

Mova e ajuste os nós analíticos ao efetuar o snap deles na geometria do modelo analítico. Se um nó é inserido onde não é possível hospedá-lo, um deslocamento será mantido a partir da linha de localização dos elementos.

Elementos do modelo analítico de superfície (pisos e lajes)

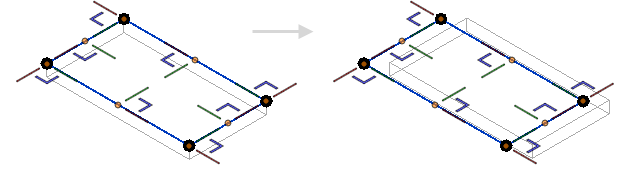

Os elementos do modelo analítico de superfície podem ser manipulados diretamente por seus nós e arestas no plano do modelo analítico.

Nós

Clique em um nó para exibir os controles 2D. A seguir, arraste o nó, como necessário.

Arestas

  1. Coloque o cursor sobre uma aresta e pressione Tab.
  2. Clique na aresta para exibir os controles 2D.
  3. Arraste os controles 2D da aresta para ajustar a forma do modelo.

Pressione a barra de espaço para inverter os controles 2D do local para o sistema de coordenadas global.

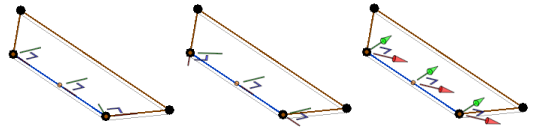

Nota: Para os nós os seguintes 3 sistemas de coordenadas: local com relação à aresta adjacentes ao nó, local em relação às outras arestas adjacentes e o nó global.

Também é possível ajustar a forma do modelo usando a ferramenta Mover ou usando uma aresta como o manipulador de forma.

Movendo o modelo analítico

Para mover o modelo analítico, selecione todo o modelo e arraste-o, como necessário. Também é possível utilizar a ferramenta Mover.

Mover e ajustar os nós analíticos e as arestas ao efetuar o snap na geometria do modelo analítico, nós, eixos e planos de referência.

Nota: Se um modelo é ajustado manualmente, seus parâmetros de Alinhamento analítico especificarão Ajustado manualmente.

Para sair do modo de edição analítica sem salvar as alterações, clique na guia Analisar painel Editar modelo analítico Cancelar.

Para sair do modo de edição analítica e salvar as alterações no modelo analítico, clique na guia Analisar painel Editar modelo analítico Finalizar.

Redefinindo o modelo analítico

Clique na guia Analisar painel Ferramentas do modelo analítico Redefinir analítico para redefinir o modelo analítico do membro estrutural selecionado de volta a sua localização original, relativa ao seu modelo físico correspondente.

Desativando o modelo analítico

Clique na guia Analisar painel Ferramentas do modelo analítico Desativar analítico para ocultar o modo analítico selecionado.

Para exibir o modelo analítico novamente, selecione seu modelo físico. Na paleta Propriedades, selecione Ativar modelo analítico na seção Estrutural.
