É possível alinhar o eixo UV da superfície plana dividida usando uma aresta reta da superfície como uma referência ou uma referência externa. Este método permite rotacionar o eixo que será alinhado com as arestas selecionadas.
- No ambiente de projeto conceitual, selecione a superfície plana dividida que deseja ajustar.
- Clique na guia Modificar | Superfície dividida
painel Modificar

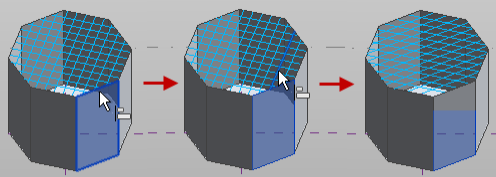

(Alinhar). - Selecione a aresta da superfície dividida que você deseja alinhar.
- Selecione uma linha de eixo U ou V na superfície dividida.
A superfície dividida é atualizada para alinhar o eixo U ou V selecionado com a aresta da superfície dividida. Os parâmetros de rotação na superfície dividida também serão atualizados para refletir o novo ângulo.
