Cada vista da planta possui uma propriedade denominada Faixa da vista, também conhecida como faixa visível. A faixa de vista é um conjunto de planos horizontais que controlam a visibilidade e a exibição do objeto na vista. Os planos horizontais são: Topo, Plano e corte e Base. Os planos de corte superior e inferior representam a parte mais superior e mais inferior da faixa da vista. O plano de corte é um plano que determina em que altura determinados elementos na vista exibida são cortados. Estes três planos definem a faixa principal da faixa de vista.
A profundidade da vista é o plano fora da faixa principal. É possível definir o nível da profundidade da vista para mostrar elementos abaixo do plano de recorte inferior.
Por padrão, a profundidade da vista é coincidente com a parte inferior.
Exemplo

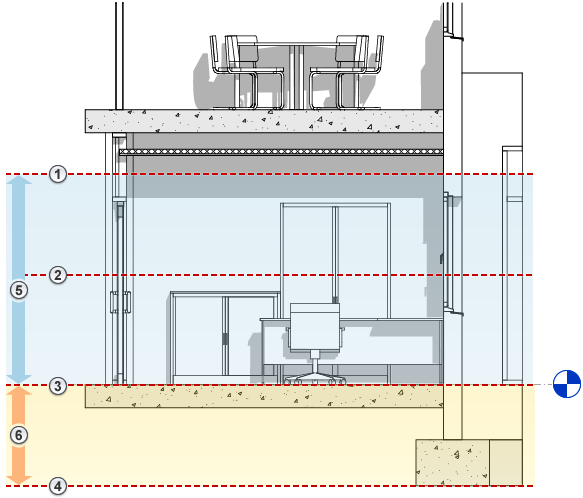

A imagem seguinte mostra a faixa de visão de uma vista da planta do ponto de vista da vista de elevação: Superior
, Plano de corte
, Inferior
, Deslocamento
, Faixa principal
e Profundidade da vista
.

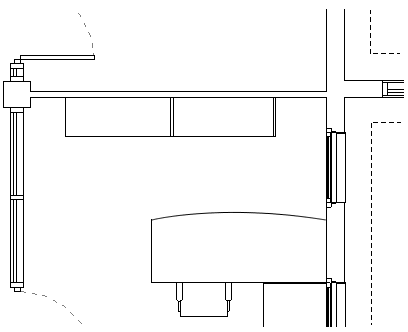

A imagem a seguir mostra a vista da planta real para esta faixa da vista.
Os elementos fora da faixa da vista não são exibidos na vista. A exceção à esta regra é definir a subjacência da vista para um nível fora da faixa da vista. Para obter mais informações sobre as propriedades da vista subjacente, consulte Propriedades da vista.
Como os elementos são desenhados em relação a faixa da vista?
- Elementos dentro dos limites da faixa principal que não são cortados são desenhados no estilo de linha em projeção do elemento.
- Os elementos que são cortados são desenhados em um estilo de linha cortada do elemento. Nota: Nem todos os elementos podem ser exibidos como cortados.
Para determinar quais elementos podem ser exibidos como cortados, consulte Gerenciar a visibilidade da família e o nível de detalhe.
- Elementos que estejam dentro da profundidade da vista são desenhados no estilo de linha além.
Exemplo

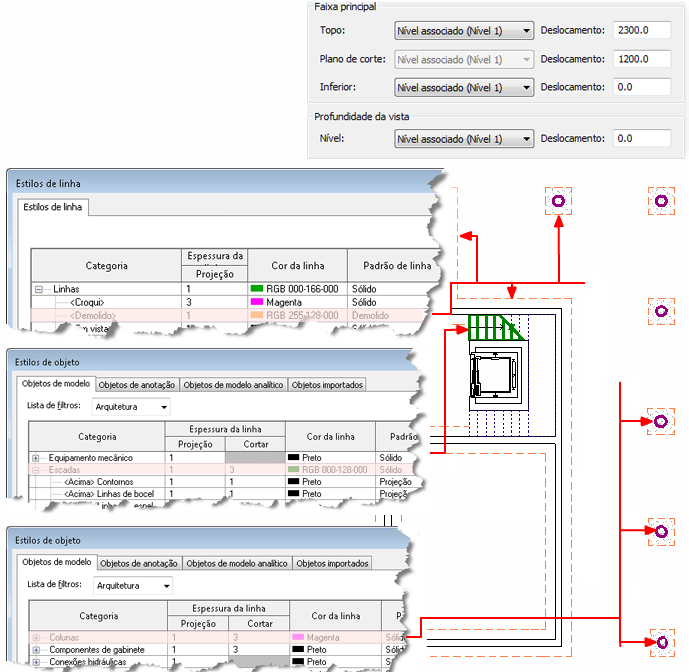

É possível alterar a exibição dos estilos de linha de corte e projeção utilizando a ferramenta Estilos de objeto. É possível alterar a exibição do estilo de linha além através da ferramenta Estilos de linha .
Regras adicionais de faixa de vista
- Elementos que estão estritamente abaixo do plano de corte, mas que estão, ao menos parcialmente, dentro da faixa da vista, são mostrados como vistos de cima. Os componentes são exibidos de acordo com as configurações de visibilidade de elemento de família para Planta/RCP. Consulte Gerenciando a visibilidade da família e o nível de detalhe.
- Paredes mais curtas do que 6 pés (ou 2 m ao trabalhar em unidades métricas) não são cortadas, mesmo se elas efetuam a intersecção com o plano de corte.
Os seis pés são medidos do topo da caixa de delimitação até a parte inferior da faixa da vista principal. Por exemplo, se você criar uma parede com uma face superior inclinada, quando o topo da parede está a seis pés de distância da parte inferior da faixa da vista principal, a parede é cortada no plano de corte. Quando o topo da parede é menor do que seis pés, toda a parede é exibida como uma projeção onde ela intersecta o plano de corte. Esse comportamento sempre ocorre quando a propriedade Restrição superior para a parede é especificada como Não conectado.
- Há algumas poucas categorias para as quais um elemento localizado acima do plano de corte, mas parcialmente abaixo do corte superior, que são mostradas no plano. Estas categorias incluem janelas, gabinetes e modelos genéricos. Estes objetos são mostrados como vistos de cima.
- Os elementos do modelo localizados fora da faixa da vista geralmente não são mostrados na vista. As exceções são pisos, escadas, rampas, e componentes que ficam ou são montados no piso (como mobiliário). Estes são mostrados mesmo quando ligeiramente abaixo da faixa da vista.
Bordas, calhas e arestas da laje são exibidas quando suas partes inferiores estão dentro da tolerância da parte inferior da faixa de vista principal.
Os pisos, pisos estruturais e lajes de fundação localizados fora da faixa de vista utilizam uma faixa ajustada que tem 4 pés (aproximadamente 1.22 metros) abaixo da faixa principal. Os pisos são desenhados com o estilo de linha Além, se o piso existe dentro desta faixa ajustada.
- A visibilidade em plantas de forro refletido (RPC) é similar às vistas da planta, com exceção de que os objetos são apresentados como visualizados de baixo e espelhados.
