No Editor de família, clique na guia Criar
painel Editor de família
Diversos planos.
Utilize a ferramenta Multiplanar para criar uma forma de vergalhão que dobre em dois planos. O formato de origem está duplicado e anexado ao original por um segmento conector de vergalhão. A vista de edição altera para uma vista 3D.
| Conversão de família de vergalhão multiplanar | |
|---|---|

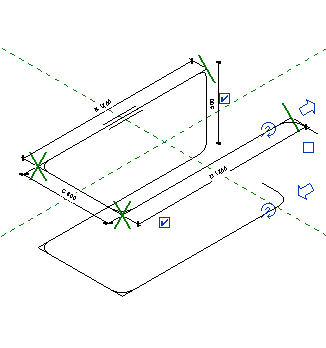

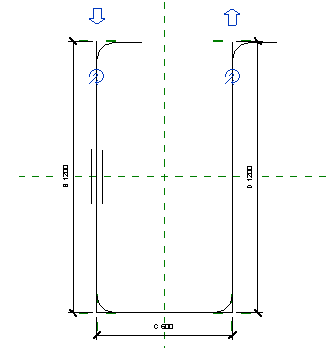

| Família de forma de vergalhão planar | Após usar a ferramenta Vergalhão multiplanar |
 |
 |
Nota: É necessário fornecer um parâmetro (A, B, C...) para o segmento conector antes que a família da forma de vergalhão possa ser carregada em um projeto.
As alterações efetuadas ao croqui da forma de origem serão espelhadas para cópia duplicada.
Tópico relacionado
