Os formatos de vergalhão que são curvados em dois planos podem ser desenhados dentro de um hospedeiro válido.

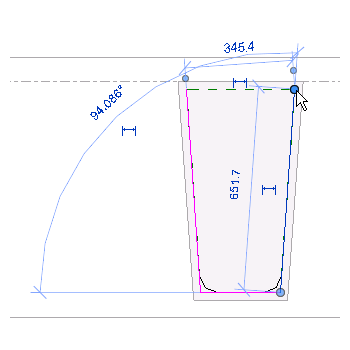

Comece desenhando um vergalhão multiplanar da mesma forma que faria um vergalhão plano. Usando a ferramenta Vergalhão multiplanar de ferramentas de croqui de vergalhão.

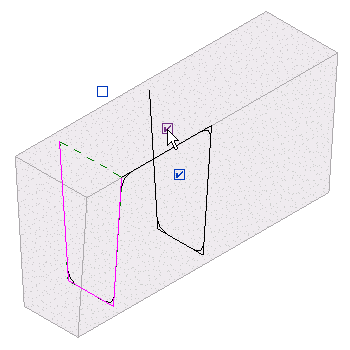

Quando Multiplanar é selecionado no modo de croqui, a forma é duplicada e anexada à original por um segmento conector de vergalhão. Este é melhor visualizado na vista 3D.
Três caixas de seleção estão disponíveis para editar posteriormente o formato do vergalhão multiplanar. Coloque o cursor sobre cada caixa para ver quais ferramentas são.

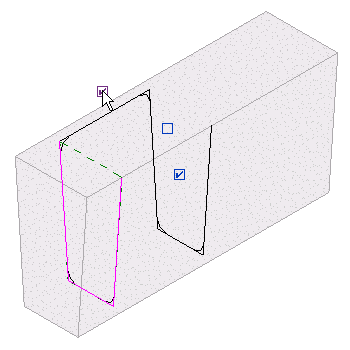

- Ativa/desativa o primeiro segmento conector. Alterna a localização do segmento conector. Quando ativada, o primeiro segmento é utilizado. Quando desativada, o segundo segmento é utilizado.
- Ativa/desativa o segundo segmento conector. Alterna a localização do segmento conector. Quando ativado o segundo segmento é utilizado. Quando desativado, o primeiro segmento é utilizado.

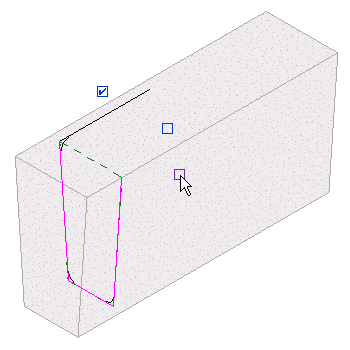

- Desativa a cópia de segmentos de forma. Remove a forma duplicada e deixa o segmento conector no local.
As alterações efetuadas ao croqui de origem da forma serão espelhadas ao duplicar a cópia e você poderá adicionar ganchos. Uma vez o croqui completo, clique em Modificar | guia Criar croqui do vergalhão
painel Modo

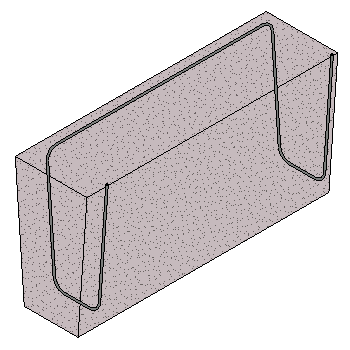

Concluir modo de edição para aceitar o croqui e colocar o novo formato.

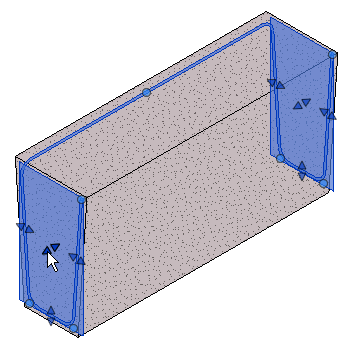

painel Modo Concluir modo de edição para aceitar o croqui e colocar o novo formato. Utilize os manipuladores de formato do vergalhão para fazer ajustes finos para a localização e o formato do vergalhão. Talvez precise ajustar as configurações de visibilidade do vergalhão para visualizá-lo corretamente.
