Revoluções

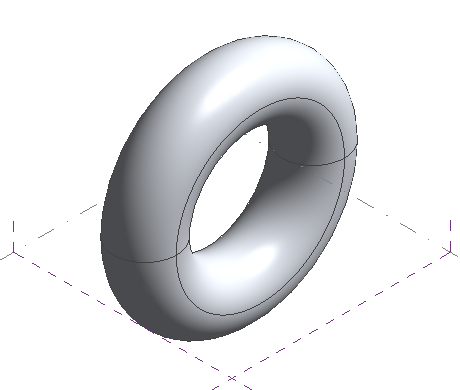

No ambiente de projeto conceitual, uma revolução é criada a partir de uma linha e uma forma 2D que são desenhadas no mesmo plano de referência. A linha define o eixo em torno do qual a forma e revolvida para criar uma forma 3D.

Nota: Se você estiver criando uma família de componentes usando um modelo diferente do modelo de massa ou de componente adaptativo, consulte Criando uma revolução.
Nota: Na etapa 2, é possível criar uma revolução de superfície utilizando linhas que não formam uma volta fechada.
  1. Desenhe uma linha em um plano de referência.

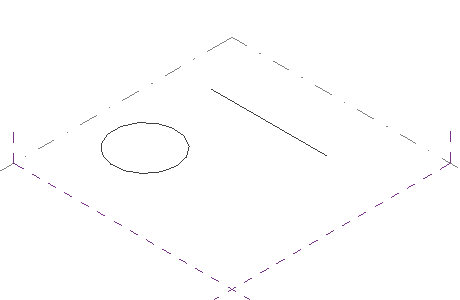

  2. Desenhe um perfil fechado no mesmo plano de referência junto a linha.

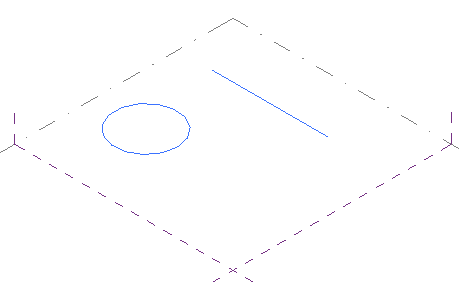

  3. Selecione a linha e o perfil fechado.
  4. Clique em Modificar | guia Linhaspainel Forma Criar forma. Consulte Acessando a ferramenta Criar forma.

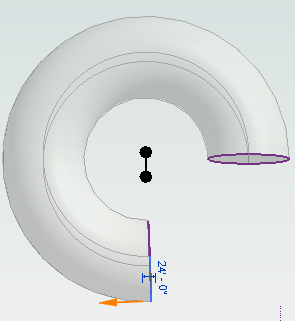

Para abrir uma revolução

  1. Selecione a aresta externa do perfil da revolução.
    Dica: A utilização do modo Raio X ajuda a identificar a aresta.
  2. Arraste a seta de controle laranja para uma nova posição.
