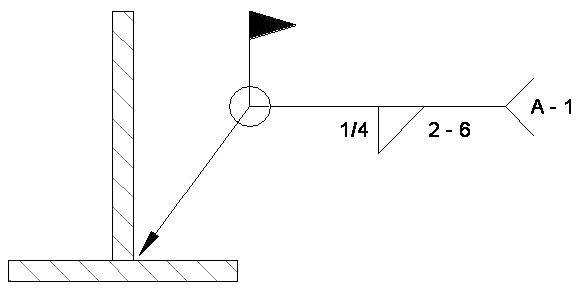

Símbolos de solda

Para colocar os símbolos de solda

  1. Clique na guia Anotaçãopainel Símbolo (Símbolo).
  2. No Seletor de tipo, selecione o símbolo de solda apropriado.

    É possível inserir os seguintes tipos de símbolos de solda:

    • Concordância
    • Bisel curvado
    • Chanfro
    • V
    • Posterior
    • V curvado
    • J
    • Ranhura
    • Quadrado
    • U
  3. Clique na área de desenho onde deseja que o símbolo apareça.
  4. Clique em Modificar, e a seguir selecione o símbolo de solda.
  5. Na paleta Propriedades, especifique as propriedades desejadas para o símbolo de solda.

    É possível especificar as seguintes propriedades de símbolo de solda

    • Tipo de símbolo superior, tamanho e comprimento
    • Tipo de símbolo inferior, tamanho e comprimento
    • Tipo de símbolo de contorno
    • Configuração de chamada de detalhe
    • Exibição da extremidade final e da nota de extremidade final
    • Solda geral e exibição do campo do símbolo de solda
    • Orientação esquerda ou direita do símbolo

    Também é possível editar vários parâmetros do símbolo de solda ao selecionar o símbolo de solda e, em seguida, clicar no valor apropriado de cor azul. Insira o valor desejado na caixa de edição e pressione a tecla Enter.

  6. Você também pode criar uma família de símbolo de solda no Editor de família e carregá-la em seu projeto. Para criar a família de símbolo de solda, use o modelo Anotações genéricas. Consulte Abrir o Editor de famílias e Carregar e salvar famílias. Quando se cria uma família de símbolo de solda, observe que somente é possível visualizá-la em uma vista. Como com qualquer outra anotação, ela é específica da vista.
