Símbolos

Um símbolo é uma representação gráfica de um elemento de anotação ou outro objeto. Às vezes os símbolos são referidos como identificadores.

Utilize a ferramenta Símbolo para colocar símbolos de desenho de anotação 2D no projeto.

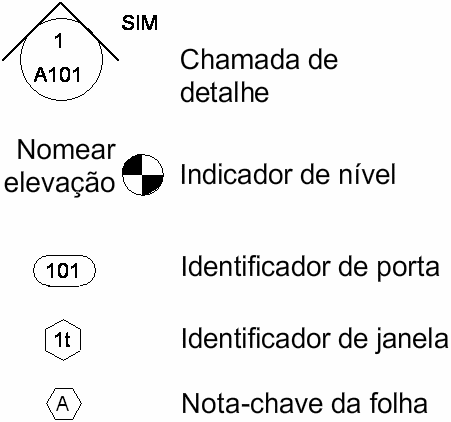

Amostra da legenda de símbolo

A legenda do símbolo a seguir identifica os símbolos de anotação que são usados em um conjunto de documentos de construção.

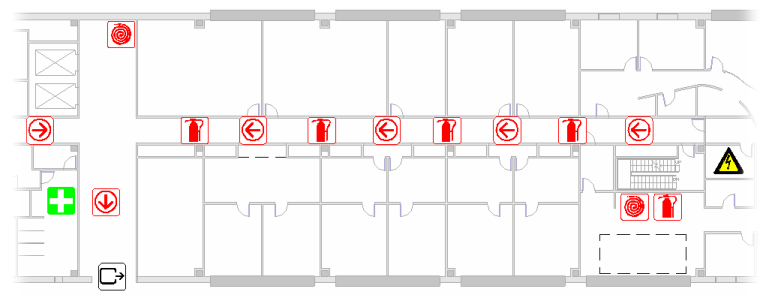

Exemplo de símbolos em uma vista de planta

Exemplo de símbolos em uma vista de planta

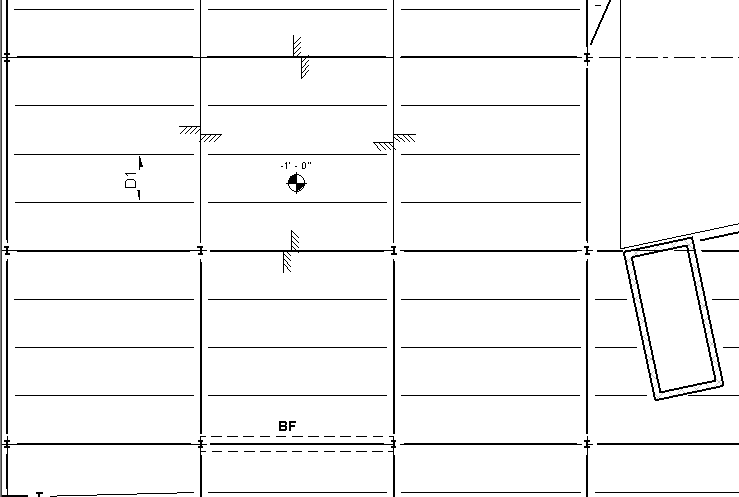

O Revit também usa símbolos para quadros de momento, conexões de balanço e outros elementos.
