As imagens a seguir mostram os resultados dos diversos métodos de tamanho de tubulação hidrônica.

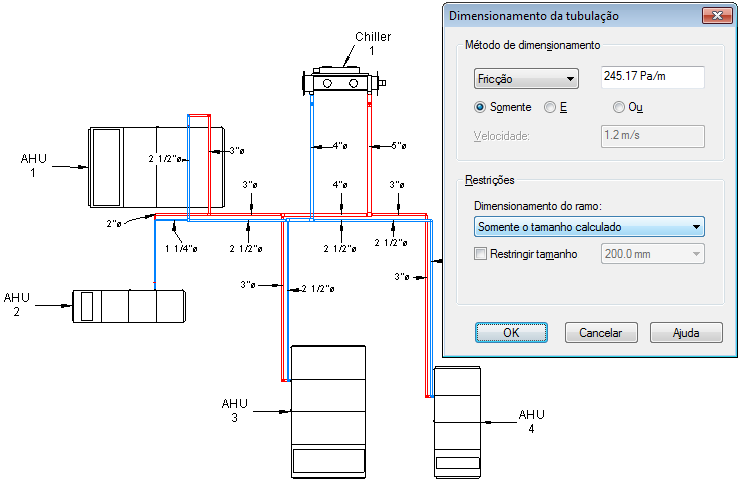

Somente atrito

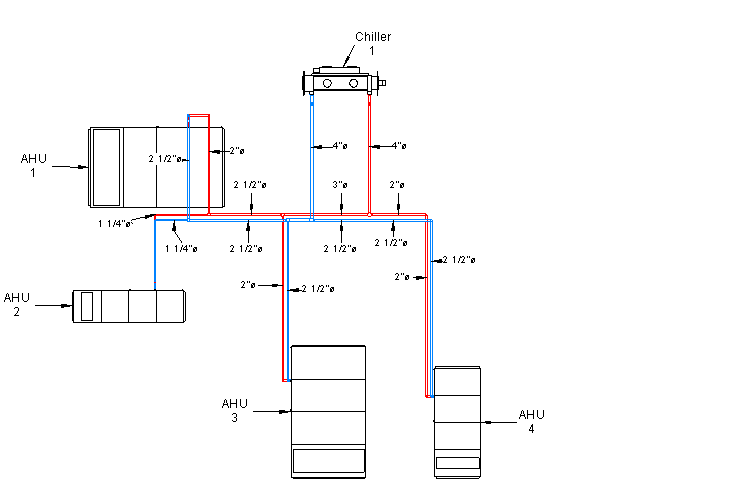

Antes de dimensionar

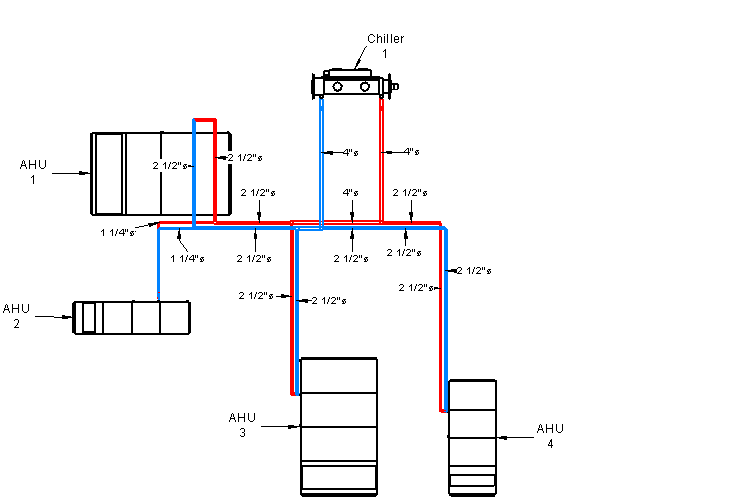

Após dimensionar

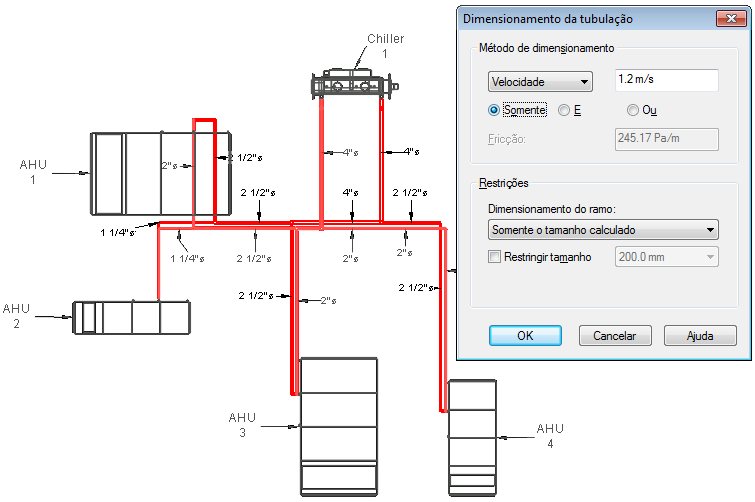

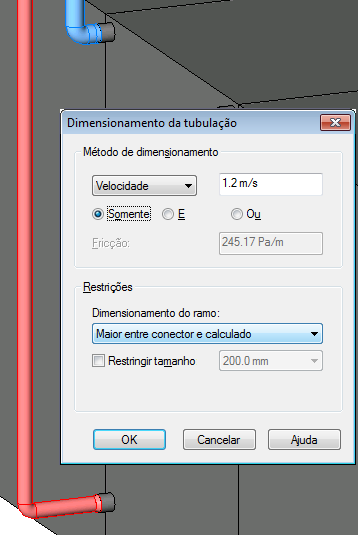

Velocidade somente
Antes de dimensionar
Após dimensionar

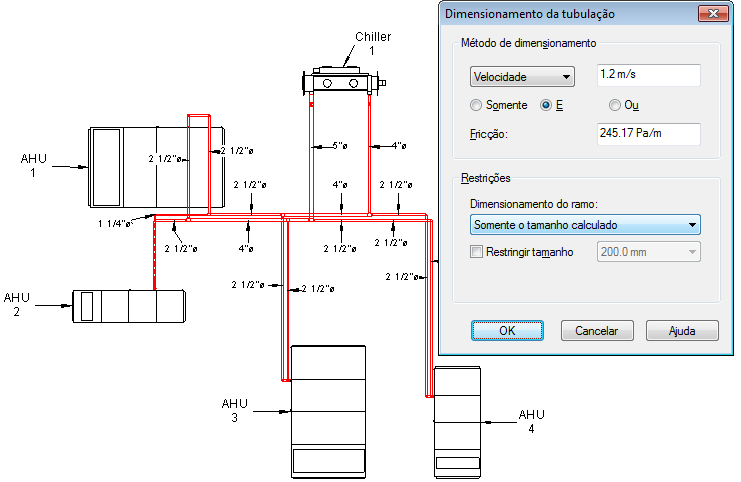

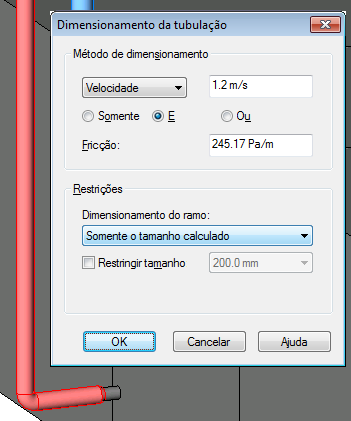

Atrito e velocidade
Antes de dimensionar
Após dimensionar
Maior entre conector e cálculo

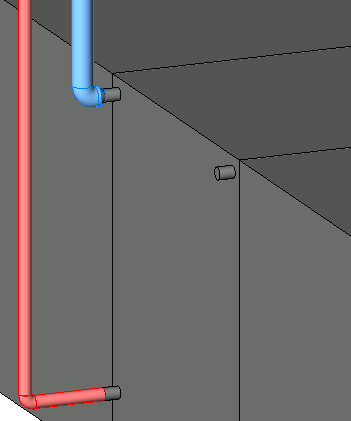

Antes de dimensionar

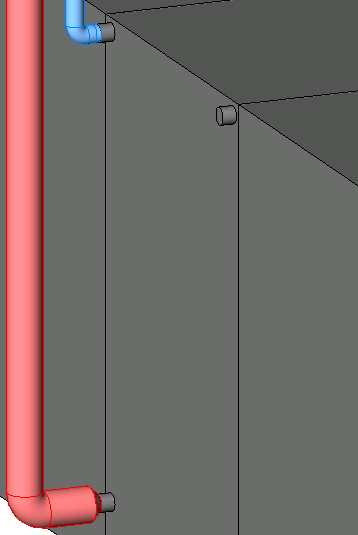

Após dimensionar
Coincidir conector ao tamanho da tubulação
Antes de dimensionar
Após dimensionar
