O Revit calcula perdas de pressão em tubulações com base na geometria e rugosidade da tubulação, densidade do fluido e viscosidade do fluido. Os valores para a densidade e a viscosidade são especificados na caixa de diálogo Configurações mecânicas. A rugosidade é especificada nas propriedades de tipo para famílias de componentes de tubulação/acessório de tubulação.
O exemplo a seguir mostra como o Revit calcula a queda de pressão para um segmento de 100 pés de tubulação de aço carbono 4", que contém água em uma temperatura de 60 graus F com uma velocidade de fluxo de 100 GPM.
- Viscosidade de fluido - u = 0,0007533333 lb/pés-s.
- Densidade do fluido - p = 62,36 lb/pés3.
- Rugosidade - e = 0,00015 pés (diâmetro interno, D = 0,3355 pés).
- A rugosidade relativa (E) é calculada como D/e = 0,3355 /0,00015 = 2236,67.

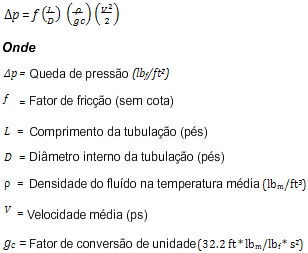

O Revit utiliza a fórmula a seguir para calcular a queda de pressão:
O Revit utiliza a fórmula a seguir para calcular a velocidade média do fluido (V):
- V = 2,520241077 FPS.
O Revit utiliza a fórmula a seguir para calcular o número de Reynolds (Re):
- Re = V * D * p / u = 2,520241077 * 0,3355 * 62,36 / 0,0007533333 = 69992,82.
O Revit utiliza a fórmula a seguir para calcular o fator de atrito (f):
- Re > 4000, portanto, o fator de fricção (f) é: f = (1 / (2 * log10 (3.7*e)) ^ 2 = 0.0162875.
O Revit calcula o a equação de Darcy-Weisbach como segue:
dpf=f*L*p*V*V/(D*gc*2)=0,0162875*100*62,36*2,520241077*2,520241077/(0,3355*2*32,2*144)=0,207 psi.
