A junta entre perfis pode ser aplicada ao membros de aço de um modelo, como vigas e colunas. Por exemplo, em localizações onde vigas emolduram em vigas mestre, o Revit pode efetuar a junta entre perfis da viga em torno da viga mestre. Para visualizar a junta entre perfis, o Nível de detalhe da vista precisa ser Médio ou Fino. (Consulte Nível de detalhe).

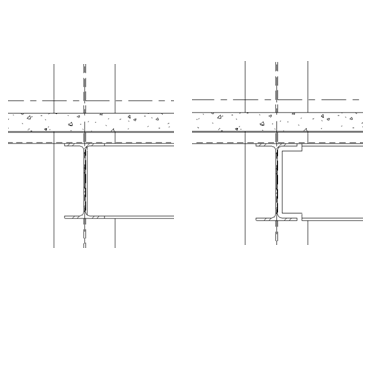

Antes da viga da junta entre perfis ser aplicada (esquerda) e após a junta entre perfis ser aplicada (direita)
Para aplicar a junta entre perfis
- Clique na guia Modificar
painel Geometriamenu suspenso Junta entre perfis
(Aplicar junta entre perfis). - Selecione o elemento ao qual a junta entre perfis deve ser aplicada.
- Selecione a coluna ou moldura na qual cortar a junta entre perfis.
- Para ajustar a distância da junta entre perfis, clique em Modificar. Selecione o membro da estrutura (viga), e na Paleta de propriedades, especifique um valor para Distância de junta entre perfis.
Para obter mais informações sobre parâmetros de viga, consulte Propriedades de instância de viga.
Para remover a junta entre perfis
- Clique na guia Modificarpainel Geometriamenu suspenso Junta entre perfis
(Remover junta entre perfis). - Selecione o membro com a junta entre perfis a ser removido.
- Selecione uma moldura com a qual o membro teve a junta entre perfis feita.
