Componentes adaptativos

A funcionalidade do componente adaptativo é uma adaptação do painel de parede cortina com base padronizada. Esta funcionalidade foi projetada para lidar com casos nos quais os componentes necessitam se adaptar flexivelmente às diversas condições contextuais especiais. Por exemplo, componentes adaptativos podem ser usados em sistemas repetitivos gerados pela ordenação de componentes múltiplos que obedecem às restrições definidas pelo usuário.

Pontos adaptativos são criados pela modificação de pontos de referência. A geometria desenhada pelo snap a estes pontos flexíveis resultam em um componente flexível.

Nota: É possível atribuir uma categoria aos componentes adaptativos.

Os componentes adaptativos podem ser usados em famílias de painéis padrão, famílias de componente adaptativo, ambiente de massa conceitual e projetos.

Dica: Os manipuladores de forma, se projetados para o componente, irão operar no ambiente do projeto.

Inserir um componente adaptativo no ambiente de projeto conceitual

1. É possível inserir um modelo adaptativo dentro de outro componente adaptativo, em uma massa conceitual, nos painéis cortina, em massas no local e no ambiente do projeto.

   Abra um novo modelo genérico adaptativo e projete um modelo geral usando pontos adaptativos como referências.
2. Carregar o componente adaptativo em um componente de desenho, massa ou projeto. A ilustração a seguir usa o modelo geral que contém 4 pontos adaptativos.

3. No Navegador de projeto no seu projeto, arraste a família de componentes para a área de desenho. Isto está listado em Modelo geral.


   Observe que a forma do modelo está representada no cursor.

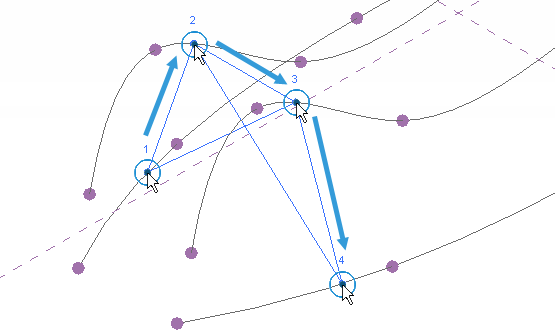

4. Insira os pontos adaptativos do modelo no projeto conceitual.
   Dica: Pressione Esc a qualquer hora para inserir o modelo com os pontos adaptativos. Por exemplo, se seu modelo possui 5 pontos adaptativos, pressionar escapar após inserir 2 pontos, irá inserir o modelo com base naqueles pontos.

   Nota: A ordem da colocação do ponto é importante. Se a família de componentes for uma extrusão, a direção da extrusão será invertida quando os pontos forem inseridos no sentido anti-horário.

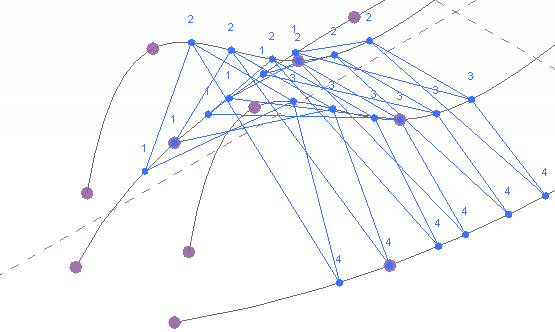

5. Você pode continuar inserindo múltiplas interações do modelo conforme seja necessário. Para ordenar manualmente o modelo, selecione um deles e pressione Ctrl para inserir instâncias adicionais.

6. É possível voltar ao modelo de componente adaptativo, adicionar uma geometria extra e recarregá-lo.

É possível recarregar os Componentes adaptativos se os pontos adaptativos foram adicionados ou removidos.
