Pontos adaptativos são pontos de referência modificados utilizados ao projetar um componente padrão adaptativo.
Pontos adaptativos podem ser usados para colocação de componentes (Ponto de colocação) ou como manipuladores de forma (Ponto de manipulação de forma). Se os pontos adaptativos forem utilizados para colocação, eles serão numerados na ordem que foram inseridos quando o componente for carregado.
Para criar pontos adaptativos
- Insira pontos de referência livre, hospedado, ou de direção onde são necessários pontos adaptativos.
- Selecione o ponto de referência.
- Clique em Modificar | guia Pontos de referência
painel Componente adaptativo
Tornar Adaptativo.
O ponto é agora adaptativo. Para reverter o ponto de volta a um ponto de referência, selecione-o e clique novamente em Tornar Adaptativo.

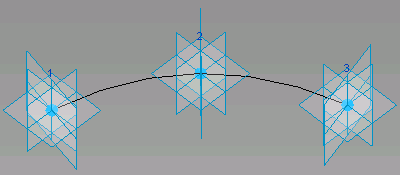

Observe que os pontos adaptativos são numerados na ordem de sua colocação. Clique no número do ponto na área de desenho para alterá-lo. Isto se converterá numa caixa de texto editável. Se inserir um número que esteja sendo usado no momento como um ponto adaptativo, os pontos terão seus números trocados. Também é possível alterar os números do ponto adaptativo na paleta Propriedades.
A geometria desenhada usando estes pontos adaptativos resulta em um componente adaptativo.
Orientação de ponto adaptativo
É possível especificar uma orientação vertical para um ponto adaptativo na paleta Propriedades. Na seção Componente adaptativo, especifique a propriedade Orientação para um dos seguintes. Os exemplos mostrados são criados com a família de componentes a seguir.

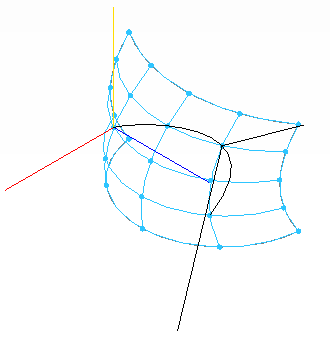

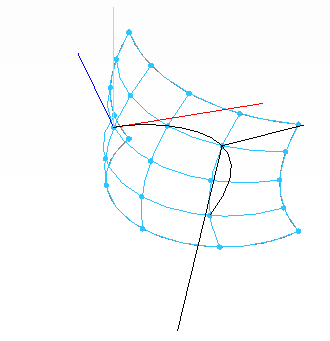

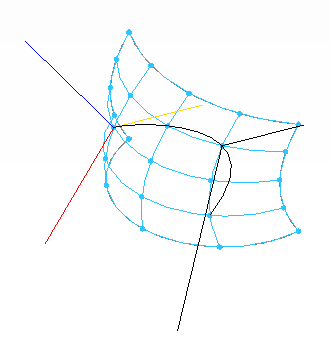

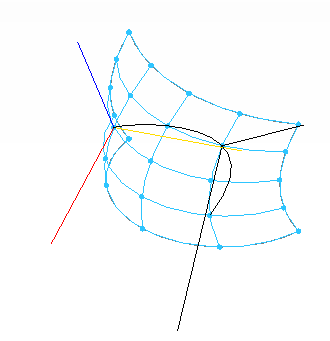

A linha amarela representa a orientação do topo para a base; a linha vermelha representa a orientação da frente para trás; e a linha azul representa a orientação da esquerda para direita. Observe que esta orientação está na família de componentes adaptativos. Observe como esta é alterada quando a orientação é definida para o ambiente de projeto de massa ou de componente.
Por Referência hospedeira. Orienta perpendicularmente a partir da superfície hospedeira do ponto.
Vertical na colocação. Projeta verticalmente a partir da localização da colocação.
Cálculo automático. Gera uma projeção vertical ótima para geometria de contorno fechado.
Ortogonal na colocação. Projeta verticalmente para o ambiente de projeto de componente ou de massa. A orientação é do Topo para a Base, da Frente para Trás e da Direita para Esquerda.
Vertical na família. Projeta verticalmente ao ser inserido na família de componentes.
Pontos de manipulação de forma adaptativos
É possível usar um ponto adaptativo como um manipulador de forma, significando que o ponto não será usado durante a colocação, mas estará disponível para ser movido após o componente ser inserido. Selecione um ponto adaptativo e na paleta Propriedades, selecione Ponto manipulador de forma (Adaptativo) para o Ponto do componente adaptativo.
Uma vez que o manipulador de forma tenha sido especificado, é possível restringir seu movimento. Na paleta Propriedades, especifique a propriedade Restringida para Nenhum, Centro (Esquerda/Direita), Centro (Frente/Verso), ou Referência. referência.
