Ferramentas de varreduras e frisos

Ao editar paredes verticalmente compostas, use as ferramentas Varreduras e Frisos para controlar a colocação e exibição de varreduras e frisos em todas as paredes daquele tipo.

Para adicionar uma varredura ao tipo de parede

1. Na caixa de diálogo Editar montagem, clique em Varredura.
2. Na caixa de diálogo Molduras de parede, clique em Adicionar.
3. Clique na coluna Perfil, e selecione um perfil na lista suspensa.
4. Especifique o material para a varredura.
5. Para Distância, especifique a distância da parte superior ou da base da parede (selecione topo ou 'base na coluna De).
6. Para Lado, especifique a parte interna ou externa da parede.
7. Especifique um valor, se necessário, para Deslocamento.

   Um valor negativo move a varredura em direção ao núcleo da parede.

8. Selecione Inverter para medir a distância da parte superior do perfil de varredura ao invés da parte inferior.
9. Para Recuo, especifique a distância de recuo da varredura de inserções, como janelas e portas.
10. Selecione Corta a parede se você deseja que a varredura corte a geometria da parede hospedeira.

    Quando uma varredura é deslocada e embutida na parede, ela corta a geometria da parede. Em modelos complexos com muitas varreduras, você pode aumentar o desempenho ao desmarcar esta opção.

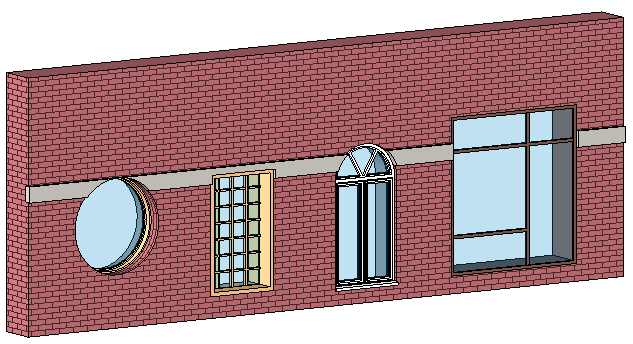

11. Selecione Cortável se desejar que a varredura seja cortada pelas inserções das paredes, como mostrado.


12. Clique em OK.

Para adicionar um friso ao tipo de parede

1. Na caixa de diálogo Editar montagem, clique em Frisos.
2. Na caixa de diálogo Frisos, clique em Adicionar.
3. Selecione um perfil na lista.
   Nota: Não há escolha de materiais para frisos. O material para o friso é o mesmo do material que ele está cortando.
4. Para Distância, especifique a distância da parte superior ou da base da parede (selecione topo ou 'base na coluna De).
5. Para Lado, especifique a parte interna ou externa da parede.
6. Especifique um valor, se necessário, para Deslocamento.

   Um valor negativo move o friso em direção ao núcleo da parede.

7. Selecione Inverter para medir a distância da parte superior do perfil de varredura ao invés da parte inferior.
8. Para Recuo, especifique a distância de recuo do friso, como janelas e portas.
9. Clique em OK.
