Trabalhando com paredes compostas

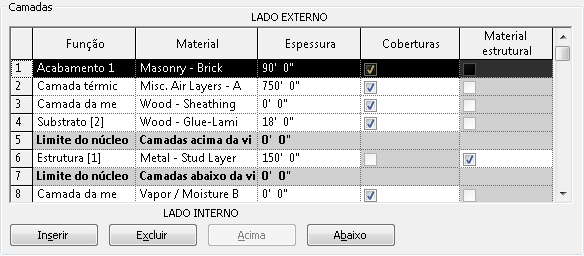

A estrutura de paredes verticalmente compostas é definida usando camadas ou regiões. A imagem a seguir mostra a caixa de diálogo Editar montagem.

Assim como telhados, pisos e forros no Revit podem consistir em múltiplas camadas horizontais, as paredes podem consistir em mais de uma camada ou região vertical. A posição, a espessura e o material para cada camada e região são definidos na caixa de diálogo Editar montagem, a qual é acessada através das propriedades de tipo da parede. É possível adicionar, excluir ou modificar camadas e regiões individuais, ou adicionar varreduras e frisos para personalizar o tipo da parede.

Para obter informações básicas comuns para elementos com múltiplas camadas no Revit, consulte Estrutura composta.

Nota: Para acessar a caixa de diálogo Editar montagem, selecione uma parede, e na Paleta de propriedades, clique em Editar tipo. Na caixa de diálogo Propriedades de tipo, para o parâmetro Estrutura, clique em Editar.

Linhas de camadas: corresponde a camadas ou regiões da parede

Uma camada é atribuída à uma linha. Ela tem uma espessura constante e estende a altura da parede. Você pode alterar sua espessura e a linha atribuída à mesma.

Para obter mais informações sobre como atribuir materiais estruturais, consulte Materiais.

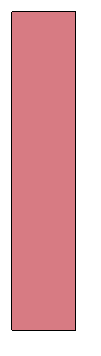

Camada de parede: espessura constante e estende a altura da parede

Uma região é qualquer forma na parede que não atende ao critério de uma camada. As regiões podem ter espessura constante ou variável. Em uma linha atribuída à uma região, se a região tem uma espessura constante, um valor numérico aparece para ela. Se a região tiver uma espessura variável, então o valor é variável. Você não pode alterar a espessura da região na linha à qual está atribuída. Observe que o valor da espessura aparece sombreado, indicando que está indisponível para modificação. Você somente pode alterar sua espessura e altura de forma gráfica no painel de visualização.

Regiões: nenhuma região estende a altura completa da parede

Como a espessura núcleo pode variar em paredes verticalmente compostas, a linha central núcleo e as linhas de localização de face núcleo são determinadas pela espessura núcleo na parte inferior da parede. Por exemplo, se o núcleo da parede é mais espesso na parte superior do que na parte inferior, e você especifica a linha de localização como a Linha central núcleo, a linha central do núcleo é medida entre os limites núcleo na parte inferior.

É possível utilizar diversas ferramentas para modificar a estrutura de paredes compostas na vertical.

Você pode adicionar varreduras ou frisos em paredes verticais compostas. Consulte Extrusão por percurso de parede e Frisos de parede.
