Use a ferramenta Coincidir tipo para converter um ou mais elementos da mesma categoria para que coincidam com outro tipo que você selecionou na mesma categoria.
Por exemplo, você pode selecionar uma parede genérica de 12”, e a seguir selecionar outras paredes de diversos tipos e convertê-las todas em paredes genéricas de 12”.
A ferramenta Coincidir tipo, copia parâmetros de instância do elemento de origem para os elementos de destino. Estes parâmetros de instância precisam ser definidos no Editor de família.
- Clique na guia Modificar
painel Área de transferência

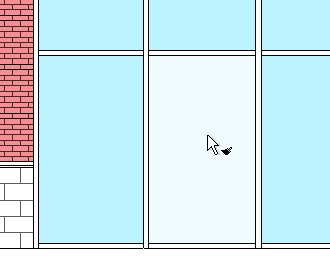

(Coincidir propriedades de tipo). O cursor muda para um pincel.
- Clique em um elemento do tipo que deseja converter para outros elementos.

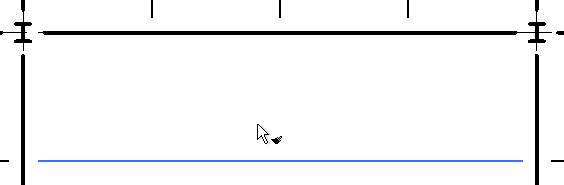

O cursor de pincel agora está cheio.
- Clique em um elemento da mesma categoria para convertê-lo para o tipo que você selecionou.
Para converter múltiplos elementos, continue a clicar neles individualmente, ou em Modificar | guia Coincidir tipo
painel Múltiplo, clique em
(Selecionar múltiplos). Desenhe uma caixa de seleção para selecionar os elementos, e clique em Concluir seleção.
- Se você deseja selecionar um novo tipo, clique em um espaço aberto na área de desenho (ou pressione Esc uma vez) para esvaziar o cursor de pincel e reiniciar.
- Para sair da ferramenta, pressione Esc duas vezes.
As seguintes restrições se aplicam a ferramenta Coincidir tipo:
- Para usar a ferramenta Coincidir tipos entre vistas do projeto, abra as vistas e as lado a lado na área de desenho. Em seguida, use a ferramenta como descrito acima para coincidir o tipo de um elemento em uma vista com o tipo de um elemento em outra vista. Quando as vistas não estão lado a lado, não é possível utilizar a ferramenta Coincidir tipo entre vistas.
- Se você deseja coincidir um tipo de família ou tipo de grupo no Navegador de projeto, faça primeiro sua seleção no Navegador de projeto. Então inicie a ferramenta Coincidir tipo e selecione os elementos a serem convertidos na área de desenho.
- Ao alterar o tipo da parede, a ferramenta Coincidir tipo, copia Deslocamento base, Altura não conectada, Distância de extensão superior e Distância da extensão da base do tipo de parede de origem para a parede de destino. Se a parede alvo está no mesmo nível da parede de origem, então os valores para Restrição Superior e Deslocamento superior são também copiados.
