Limitando a geometria do modelo antes de exportar

No Revit, uma vista do modelo de construção contém muitos objetos e uma grande quantidade de dados. Ao exportar um arquivo para uso em outro aplicativo de software, o Revit somente exporta os objetos que estejam visíveis na vista (ou vistas). Ao reduzir o montante de geometria do modelo (e seus dados relativos) exportado, é possível:

Use as técnicas a seguir para reduzir o montante de geometria a ser exportada.

Desative a visibilidade dos gráficos

Para desativar a visibilidade de gráficos em uma vista, clique na guia Vistapainel Gráficos (Visibilidade/Gráficos). Consulte Exibição de visibilidade e gráficos em vistas de projeto.

Desative a visibilidade para categorias de elementos na vista, conforme apropriado. Por exemplo, talvez deseje omitir a topografia da vista 3D a ser exportada. Se desejar efetuar a renderização de uma cena externa, desative quaisquer elementos que apareçam no interior do edifício. Isso reduz o número de objetos e a quantidade de dados que são exportados do Revit e importados em outro aplicativo, melhorando assim o desempenho.

Use uma caixa de corte ou região de recorte

Para definir a parte específica do projeto a ser exportada, use uma caixa de corte em uma vista 3D ou uma região de recorte em uma vista 2D. Elementos totalmente fora da caixa de corte ou da região de recorte não são incluídos no arquivo de exportação. Esta técnica é particularmente útil em modelos grandes. Por exemplo, para uma renderização interna de uma sala de conferência em um edifício de escritórios, use uma caixa de corte para exportar uma vista 3D da sala de conferência e omita o restante do edifício.

Especificar o nível de detalhe

Para especificar o nível de detalhe para uma vista, na Barra de controle da vista, na parte inferior da área do desenho, clique no botão Nível de detalhe, e selecione o nível de detalhe desejado: baixa resolução, resolução média ou alta resolução.

Especifique baixa resolução ou resolução média para reduzir a quantidade de detalhes na vista do Revit. Como resultado, você reduz o número de objetos exportados, e o tamanho do arquivo exportado. Isto resulta em um melhor desempenho no aplicativo de importação.

Exemplo

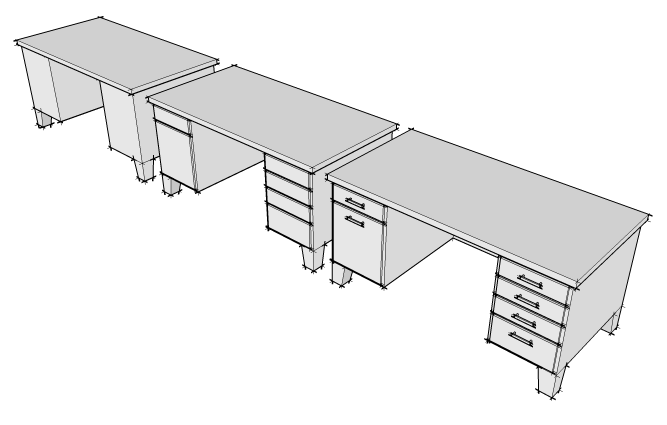

Uma mesa exportada para o Trimble® SketchUp® em níveis de detalhe de baixa resolução, média e alta.
