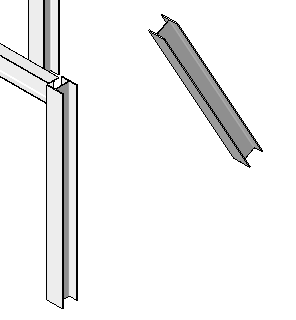

Este procedimento irá inclinar colunas verticais ou ajustar colunas inclinadas existentes usando a Paleta de propriedades, e as ferramentas de modificação de coluna.
- Abra uma vista 3D de seu projeto.
- Selecione o pilar a ser modificado.
- Na Paleta de propriedades, em Restrições, selecione um estilo de coluna inclinada, Inclinada - Conduzida por ponto final ou Inclinada - Conduzida por ângulo, para definir como o ângulo de inclinação pode ser ajustado.Nota: Outras propriedades de pilar inclinado estão disponíveis. Consulte Propriedades de instância de pilares estruturais.
- Clique em Aplicar.
- Ajuste a posição do topo do pilar com o controle de ponto final do pilar. Se o pilar está definido como Inclinado - conduzido por ponto final, é possível ajustar o topo do pilar utilizando a seta vertical ou os controles de texto.

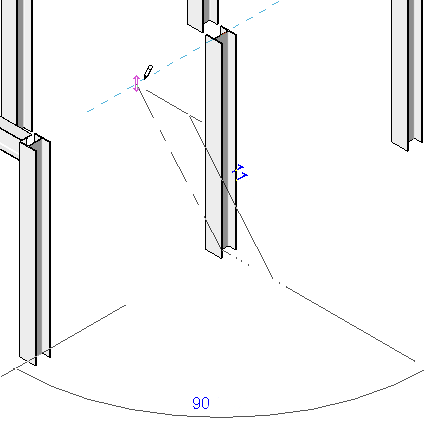

Modificação conduzida por ângulo
- Ajuste a posição da base do pilar com o controle de ponto final do pilar. Se o pilar está definido como Inclinado - Conduzido por ponto final, ajuste a elevação da base do pilar utilizando a seta vertical ou os controles de texto.

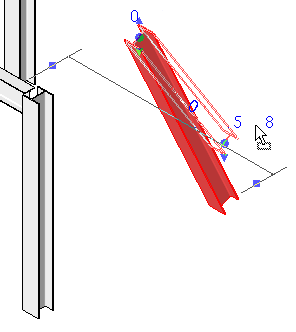

Editando conduzido pelo ponto final
O pilar ajusta seu comprimento e inclinação com base em suas configurações de parâmetro e nos ajustes de ponto final.
